Ремонт принтеров Xerox Phaser 7750, Phaser 7760. Ремонт, замена ремня переноса, Accumulator Belt p/n 116177400, 604K15322, 016188900.


ремонт принтеров
Замена Accumulator Belt p/n 108R00580 принтера Xerox Phaser 7760.
В цветных лазерных принтера Xerox Phaser 7700, Xerox 7750, Xerox 7760 периодически возникает ситуация когда благодаря некорректным действиям пользователя ремень переноса принтера выходит из строя, а именно рвется транспортная лента черного цвета. На транспортную ленту переносится изображение с четырех фотобарабанов, а затем с нее картинка попадает на бумагу.
Из-за скрепок, отсутствия технического обслуживания, неправильной установки узла чистки, лента может получить повреждения, что резко ухудшит качества изображения. Купить новый Accumulator Belt можно от 59 000 до 62 000 рублей. К тому же продавцы расходных материалов поставляют эти узлы только под заказ, срок поставки от 4-х до 12-и недель.
Из этой ситуации есть выход. Компания Ольтар предлаегат к продаже саму ленту переноса (черного цвета) для ремонта всего узла ремня переноса. Цена ленты переноса 780$.
По желанию заказчика возможен ремонт узла переноса изображения принтера (Accumulator Belt). Лента универсальна, подходит ко всем перечисленным в разделе принтерам. Цветной принтер Lexmark C935 является полным аналагом снятого с производства принтера Xerox Phaser 7750.
Замена ремня переноса
Открыть переднию крышку принтера, разблокировать защелку. Опустить вниз ручку разблокировки фотобарабанов. Правильно извлечь Accumulator Belt как показано на рисунке 6 (внизу). Для этого открыть крышку справа принтера, затем нажать металическую защелку оранжевого цвета и извлечь узел ремня и приступить к замене ленты в узле.
Ремонт ремня переноса принтера сложная операция, которая должна производится квалифицированным инженером. Автор периодически меняет ленту переноса и настоятельно НЕ РЕКОМЕНДУЕТ это делать пользователям. К сожалению всех хитростей этой операции не опишешь. Но клиенты компании Ольтар (из регионов Российской Федерации) могут получить бесплатную консультацию по телефону.
На базе перечисленных принтеров созданы Много Функциональные Устройства МФУ. Перечень устройств в которых можно применить предлагаемый к продаже Transfer Belt Unit.
Xerox Phaser 7700 p/n 016188900, Xerox Phaser 7750 p/n 116177400, Xerox Phaser 7760 p/n 604K15322, Xerox DC 3535, Xerox DC 2420, Xerox WCP 2636, Xerox WCP 3545, Xerox M24, Xerox WCP 2128, Lemark C935, Lexmark C935dn, Lexmark C935dtn, Lexmark C935dttn.

Последовательность разборки, замены ленты в узле Accumulator Belt
принтеров Xerox 7700, Xerox 7750, Xerox 7760, Lexark C935.


ремень переноса изображения принтера xerox phaser 7750

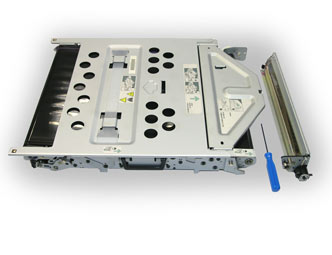

1. Снятие узла чистки транспортного ремня ( шестигранный ключ, есть в комплекте с Belt Cleaner Assembly p/n 108R00580 ).
ремонт принтеров xerox замена accumulator belt p/n 016188900

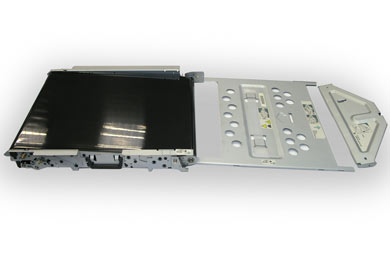

2. Удаление частей, необходимых для установки в цветной лазерный принтер Xerox7700, Xerox7750, Xerox7760.
устройство ремня переноса принтеров Xerox 7750, 7700 партномер 604K15322

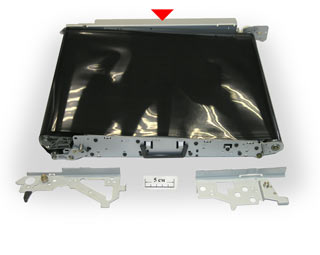

3. Снятие боковых крепежных деталей. Красной трелкой обозначено сторона установки датчика на ленте переноса.
ремонт принтеров

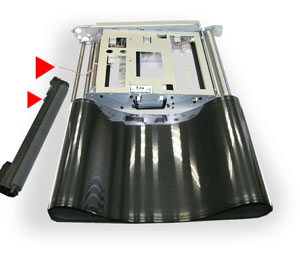

4. Ослабить (снять) ролик переноса изображения. Отстыковать высоковольтный разъем (показан красными стрелками). Снять транспортную ленту.
ремень переноса  изображения p/n 064K91451 для принтеров xerox7700, xerox7750, xerox 7760

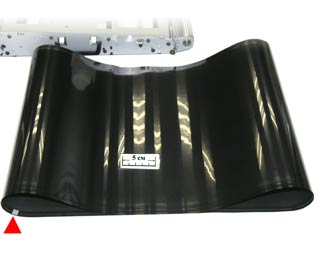

5. Внешний вид, предлогаемой к продаже ленты переноса изображения. При установке обратить внимание на датчик ленты (показан красной стрелкой).
установка, замена ремня переноса изображения на принтере xerox phaser 7750, 7760
6. Снятие, установка ремня переноса p/n 604K15322 в принтер. Обязательно нажать на блокиратор. (обозначен красным цветом)
Важно!!! Рекомендации. В случае дефекта (порыва) ленты переноса автор рекомендует сразу купить в комплекте с лентой и узел чистки cleaner assy. Также необходимо проанализировать количество копий, сделанных на принтере и проверить состояние узла захвата бумаги. В случае его износа, необходимо произвести соответствующий ремонт с заменой роликов захвата бумаги.
Надо обязательно проверить вращение фотобарабанов на предмет подклинивания. Как правило пользователь не обращает на эти факты никакого внимания. Лучше всего доверить решение этих проблем профессионалам в области ремонта и обслуживания принтеров. Есть случаи когда пользователи отдавали большие суммы денег при повторном разрыве ленты.
Если после замены ленты на дисплее принтера Вы увидели сообщение ERROR 30 accumulator belt home position took too long (для Pazer 7700) или для Xerox 7750/7760 В течение долгого времени невозможно найти метку ремня переноса, необходимо выключить принтер и убедиться в том, что лента не сползла на какой-либо край блока. Все операции необходимо производить вслушиваясь в работу аппарата. Если Вы услышали шелест внутри принтера необходимо выключить машину. Шелест - признак сползания ленты на край блока и предвестник ее повторного порыва. Своевременное отключение спасет ленту. А вообще чтоб я не писал ПОВЕРЬТЕ, ДЕШЕВЛЕ заплатить за работу профессионалам!!! Операция по замене ленты стоит всего 5 500 рублей!
Статья написана мастером по цвету Новиковым Александром.
Запчасти для принтеров Xerox 7700, Xerox 7750, Xerox7760.
Вся продукция ИМЕЕТСЯ на складе на 30.01.2017 года,
Полный прайс ЗАПЧАСТИ подробно Запчасти
Наименование партномер (p/n) стоимость,
цена ($)
Ремень переноса, (Accumulator Belt), накопительный ремень для принтера Xerox Phaser 7700 (под заказ) 016188900 990
Ремень переноса, Accumulator Belt для принтера Xerox Phaser 7750 116177400
604K15322
604K15323
1 830
Ремень переноса, Accumulator Belt для принтера Xerox Phaser 7760 604K15322
604K15323
1 830
Лента переноса изображения 064K91451 47.000 руб. сентябрь 2016 года.
Узел чистки ремня переноса изображения, Xerox Phaser 7700 cleaner assy 016109400 140
Фьюзер. Fuser 220V, ресурс 60k Xerox Phaser 7700 016188800 309
Узел чистки ремня переноса изображения, Xerox Phaser 7750, Cleaner Assy 108R00580 135
Фьюзер. Fuser 220V, ресурс 60k Xerox Phaser 7750 115R00026 410
Ролик переноса изображения, ресурс 100k Xerox Phaser 7750, Phaser 7760 Transfer Roller 108R00579 181
Узел чистки ремня переноса изображения, Xerox Phaser 7760, Cleaner Assy 108R00580 200
Фьюзер, узел термозакрепления. Fuser 220V, ресурс 100k Xerox Phaser 7760 115R00050 305
Комплект роликов Phaser 7700/7750/7760 (3 шт.) узлов подачи бумаги из лотков 600К78460 60
Блок проявки Phaser 7750/7760 (в принтере 4 одинаковых блока по одному на каждый цвет) 802K60193 283

Компания Ольтар (дилер по продаже техники Xerox в Росии) продает технику, расходные материалы и запчасти в Москве, а также производит отгрузку в регионы Российской Федерации.
История вопроса. ВАЖНО!
У всех цветных однопроходных лазерных и светодиодных принтеров существует узел ремня переноса ( транспортный ремень ) изображения. Он относится к категории ресурсных узлов ( расходных материалов ) подлежащих замене пользователем. В цветном лазерном принтере Xerox 7700, это так. Но начиная с принтера Xerox Phaser 7750, Phaser 7760 Accumulator Belt переведен в категорию запчастей. При этом цена на него резко увеличилать. Возможно это сделано для того, что бы искуственно уменьшить стоимость отпечатка. Это лишь мнение автора, но факты вещь упрямая.
С партномером на принтер Xerox 7750, 7760 много путаницы и неясностей. Автор разъясняет текущую ситуацию. Партномер p/n 116177400 подходит ТОЛЬКО к Phaser 7750. Партномер 604K15322 подходик к принтерам Phaser 7750/7760, но к заказу НЕ ДОСТУПЕН. Партномер 604K15323 также подходит к обоим принтерам и доступен к заказу. Но поставщики расходников не хотят вкладывать деньги в дорогостоящие узлы и даже не выставляют эти запчасти в Интернет.
Так основной частью выходящей из строя является лента переноса, то компания Ольтар предлагает как выход из ситуации ремонт ( или купить ) УНИВЕРСАЛЬНУЮ для всех принтеров ленту переноса.
