Ремонт лазерных факсов Panasonic.
Дефекты печати.



Ремонт факсов Panasonic KX FL503, дефекты печати.

Сервисный центр ремонт факсов Panasonic компании Ольтар тел: 8-(495)-739-03-39 - осуществляют ремонт факсов Панасоник. Москва, ул Гостиничный проезд дом 6 корпус 2, метро Владыкино, Петровско-Разумовская, метро Отрадное, МЦК Окружная.

Статья посвящена неисправностям, связанным с проблемами качества печати лазерных факсимильных аппаратов Panasonic.
Дефекты являются типовыми и широко распространенными, проявляются при отправке сообщений и при копировании. При получении сообщений данные проблемы отсутствуют. Внизу представлены, слева нормальный оригинал, справа копия полученная при копировании (отправке факса). В качестве оригинала взята страница конфигурации принтера hp 1220.
1. Белые непропечатываемые полосы вдоль движения листа. Проблема проявляется при копировании оригиналов и отправке факсимильных сообщений. Дефект связан с неисправностью в сканирующей системе аппарата или с блоком лазера.
Если непропечатывание проявляется при приеме сообщений, проблему надо искать в блоке лазера.
2.
Периодическое искажение изображения, проявляющееся в сильно растянутых строках и частях изображений Рис 2. Данные сообщения являются не читаемыми и не пригодными к использованию. Неисправность вызвана проблемами в тракте транспортировки оригинала и проявляется только при копировании и отправке факсов. При приеме проблемы отсутствуют.
На дефектной копии, представленной на Рис 2, красными стрелками обозначены дефекты в виде искажений и непропечатываний полученных при копировании или отправке факсимильных сообщений.
Материал составлен на основе ремонта лазерного факса Panasonic KX FL 503.
Сервисцентр располагает квалифицированными специалистами, которые справятся с проблемами аппарата, находится в городе Москва. В компании имеется транспорт для доставки оборудования в ремонт и обратно клиенту.
дефекты печати факсов Panasonic

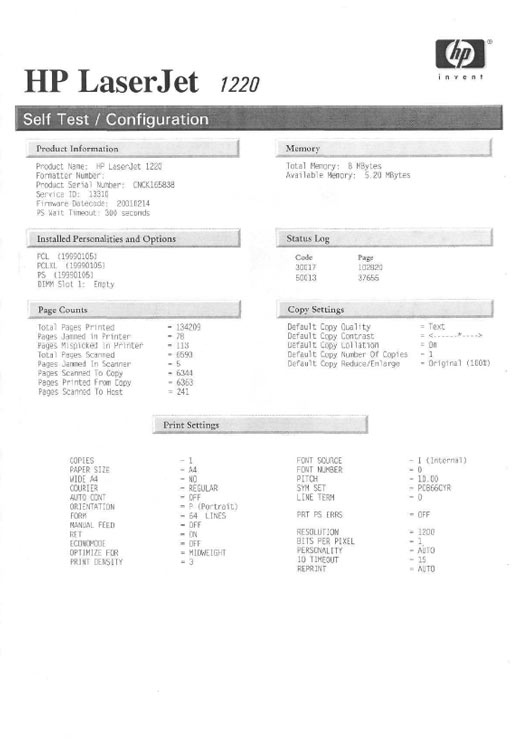

Рис 1. Оригинал, с которого делалась копия, представленная справа.
ремонт факсов Panasonic KX

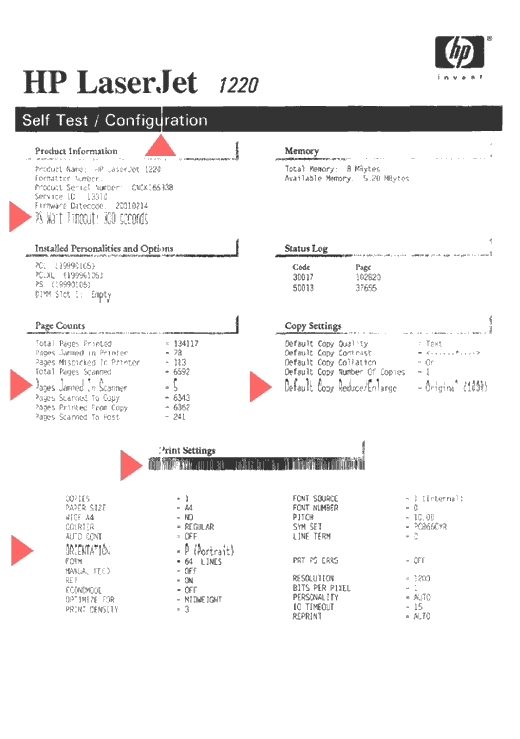

Рис 2. Копия с оригинала, красными стрелками обозначены дефекты печати.
ремонт факсов Panasonic KX


Ремонт факсов Panasonic KX-MB2060, KX-MB2061,
KX-FLB813RU. Неисправности печки.
Коды ошибок лазерных ФАКС-ов, МФУ Panasonic.


Проблема 1. При включении слышен треск, но ФАКС выходит в готовность. При печати или копировании треск усиливается. Бумага застревает в печке.
Причина. Сломана, расколота шестеренка тефлоновой трубки узла термозакрепления Рис 3.
Проблема в полной мере касается следующих ФАКСов и МФУ Panasonic KX-MB2060, KX-MB2061, KX-FLB813RU, 853RU, KX-MB263RU, MB763RU, MB773RU, MB283RU, 783RU.
Выход. Необходим ремонт фьюзера с заменой шестеренки привода. Ремонт сложный, требует аккуратности, внимания работы квалифицированного инженера. Можно заменить блок термозакрепления в сборе, но это еще более сложная операция. Эта замена требует снятия боковых крышек, направляющих установки лотка 2 шт и нижней металической крышки ФАКса.
Проблема 2. При включении ФАКС не проходит инициализацию, а выдает сообщение ВЫЗВАТЬ СЕРВИС 3. При этом ФАКС не копирует, не сканирует и не печатает.
Причина. Неисправна печка ФАКС-а Panasonic. Рис 4 . Однако в этот раз она вышла из строя не механически, а электрически. Неисправна может быть галогеновая лампа, два термистора или датчик температуры. Также может выйти из строя и плата управления термоблоком.
Выход. Необходим ремонт или замена фьюзера. Возможно придется ремонтировать и плату управления печкой.
Коды ошибок ФАКСов Panasonic.

Имеются ввиду только лазерные ФАКСы и МФУ.
ВЫЗВАТЬ СЕРВИС 1 - неисправность мотра полигонального зеркала блока лазера. Блок лазера меняется целиком.
ВЫЗВАТЬ СЕРВИС 2 - отсутствие луча лазера на датчике контроля обратного хода. Блок лазера меняется целиком.
ВЫЗВАТЬ СЕРВИС 3 - термоблок не набирает нужной температуры. Печка требует ремонта или замены. Также может быть неисправен блок электроники, управляющий нагревом.
ВЫЗВАТЬ СЕРВИС 4 - Неисправен вентилятор ФАКСа. Только замена вентилятора. Напряжение питания + 24 Вольта. Вентилятор имеет три вывода, Земля, Питание, Вывод контроля частоты вращения.
ВЫЗВАТЬ СЕРВИС 5 - Неисправен основной мотор ФАКСа, МФУ. Мотор транспортирует бумагу из лотка до ее выхода из ФАКСА. DC-мотор питается напряжением +24 Вольта.
ВЫЗВАТЬ СЕРВИС 6 - Неисправен высоковольтный блок питания HPVS. Требуется ремонт или замена высоковольтного блока. Обеспечивает специфическими питаниями процесс формировния и переноса изображения.
Статья по ремонту Panasonic написана Главным Инженером компании Новиковым Александром.
ремонт факсов Panasonic kx, неисправность печки

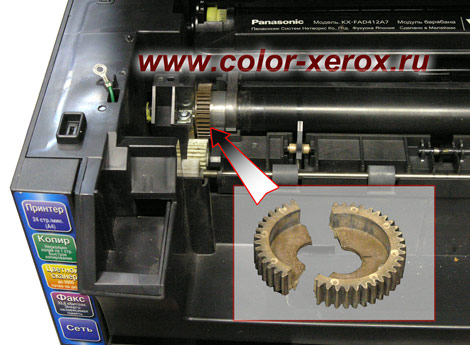

Рис 3. Причина треска ФАКСа Panasonic KX - расколотая шестерня печки PFDG1421Z.
 вызвать сервис 3, коды ошибок Panasonic
Рис 4. Сообщение на дисплее ФАКСа Panasonic KX-MB
ВЫЗВАТЬ СЕРВИС 3.
