Технология транспортировки бумаги



Перед тем как начать данный раздел необходимо определится, что такое бумага по отношению к принтеру. Бумага это враг. Все проблемы в принтере идут от бумаги. Не было бы бумаги – не было бы и проблем в принтере. Железная логика!
Бумага – враг, а врага надо знать в лицо, поэтому сначала необходимо ознакомиться с разделом характеристики бумаги или лицо врага.

На сегодняшний день существуют три основных способа транспортировки бумаги в лазерных принтерах и иных печатающих устройствах.
1. Роликовый или классический.
2. Вакуумный.
3. Электростатический.

Роликовый (классический) способ транспортировки бумаги.

Данный способ заключается в том, что бумага протягивается между двумя роликами – ведущим и подпружиненным. На ведущий ролик подается крутящий момент от двигателя принтера. Подпружиненный прижимает бумагу к ведущему ролику, то есть осуществляет сцепление бумаги различной толщины с ведущим роликом.
Как правило ведущий ролик выполнен из резиносодержащих материалов. Подпружиненный всегда гладкий и делается или из пластика, или из металла.
Примеры классического способа транспортировки бумаги.
1. Система регистрации принтеров всех времен и народов.

2. Система переноса изображения на бумагу. Метод применяется, только в принтерах с наличием ролика переноса. Ведущий ролик – фотобарабан, подпружиненный  - ролик переноса изображения
3. Узел фьюзера с применением тефлонового вала. Тефлоновый вал – ведущий ролик. Резиновый вал – подпружиненный.
4. Узел фьюзера с применением тефлоновой пленки (касается в основном принтеров  Hewlett-Packard). Резиновый вал – ведущий ролик, тефлоновая пленка – подпружиненный ролик.
Роликовый способ – самый простой и распространенный на сегодняшний день способ транспортировки бумаги.

ремонт лазерных принтеров hp

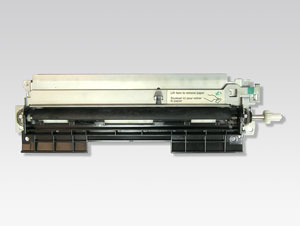

Узел регистрации принтера HP-2100 в сборе (разборе).
Видны ведущий и подпружиненный ролик).

принтер hp-2100, fuser

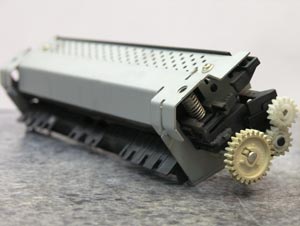

Узел термозакрепления принтера HP-2100 в собранном и разобранном виде.

Вакуумный способ транспортировки бумаги.

А что делать если в системе переноса изображения вместо ролика переноса используется коротрон переноса. Ведь давить бумагу к фотобарану нечем? Или скажем нам надо скинуть картинку на формат бумаги A1 или того хуже A0. Вы только представьте себе резиновый ролик размером A0. В свое время компания  Hewlett-Packard попыталась делать плоттеры формата A2 с применением в качестве основного транспортного ролика большого резинового вала. Впоследствии от такой неудачной идеи пришлось отказаться. А к тому есть еще одна проблема после того как фотобарабан сбросит картинку в виде незакрепленного тонера на лист бумаги классический способ транспортировки мы применить уже не можем, ведь ролики просто размажут изображение.
Так как же тащить бумагу в печку? Очень просто - с помощью вакуумного способа. Суть его заключается в следующем. После фотобарабана бумага попадает на ленточный резиновый транспортер и прижимается к нему с помощью вакуумного насоса, который создает под поверхностью бумаги область низкого давления и бумага прижимается к транспортеру более высоким давлением воздуха над бумагой. Вот и вся недолга.

Остается добавить, что в качестве вакуумного насоса используется банальный вентилятор, который создает поток воздуха направленный в сторону от бумаги. Классический пример данного способа – все семейство аналоговых копиров Canon и в том числе знаменитый Canon NP 1215.
Существует более продвинутая разновидность данного способа, применяемая в основном в плоттерах или в местах где необходимо таскать бумагу больших форматов A1, A0 и выше. Вместо резиновых транспортеров используются небольшие резиновые ролики, установленные под бумагой и слегка выступающие над поверхностью транспортного стола бумаги. Вакуумные насосы – те же вентиляторы, только в большом количестве. При этом весь стол транспортировки бумаги изрешечен небольшими дырочками для откачки воздуха. Вот и все про этот способ.
В современных лазерных принтерах этот способ был замечен в дуплексах мощных аппаратов формата A3 компании Hewlett-Packard типа HP LaserJet 9000. Вакуумный способ достаточно надежен, поэтому ремонт лазерных принтеров по причине неисправностей в этом узле - дело редкое. (исключение составляет копир Canon NP-1215).

ремонт лазерных принтеров

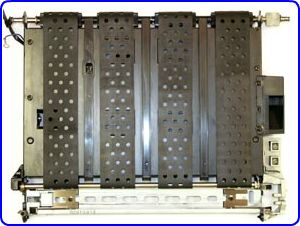

Общий вид агрегата транспортировки бумаги. (Canon NP1215). Внизу устанавливается кототрон переноса.

Форматы бумаги
Вид агрегата со снятыми транспортными ремнями. Вверху виден вакуумный насос - вентилятор. Формат бумаги А3.

Электростатический способ транспортировки, или метод имени «Компании Oki».
Почему "имени компании Oki"? Потому, что именно компания Oki впервые применила этот способ для цветной лазерной печати в аппаратах офисного класса.
Итак перед нами задача сбросить четыре картинки подряд с четырех фотобарабанов в реальном масштабе времени на один лист бумаги за один проход. Вы можете придумать массу всяких способов, но вы не сможете решить одной важной проблемы – синхронизация изображения как на листе бумаги, так и калибровка синхронизации изображения при включении принтера. Вот здесь то и был придуман уникальный электостатический способ транспортировки бумаги.
Суть его заключается в следующем. Существует ремень транспортировки бумаги и машина по выработке электростатического напряжения.
Другими словами ремень транспортировки электризуется и бумага просто прилипает к нему и ее можно таскать как угодно, хоть по горизонтали (Oki), хоть по вертикали (в лазерных принтерах Hewlett-Packard). У этого способа есть оно обязательное условие существования – все его компоненты должны быть диэлектриками. Влажность – страшный его враг.
Существует небольшая разновидность этого способа, придуманная инженерами компании Hewlett-Packard, которые на «Ты» c теорией относительности Альберта Энштейна.
Их машины электризуют не ремень транспортировки, а сам лист бумаги, причем делают это забавно. Фторопластовые ролики вращаются в постоянном соприкосновении с шерстяными неподвижными щетками (короче трутся об них) и когда на эти ролики попадает бумага – она электризуется. Попутно данный узел решает задачу сбора мусора и пыли из окружающей действительности. А вот здесь возникает хорошая тема для ремонта цветных лазерных принтеров HP, как это сделать, я думаю инженеры разберутся без меня.
А мы остановимся на достоинствах данного метода транспортировки с точки зрения износоустойчивости и качества цветной лазерной печати при переносе изображения, короче в чем заключается гениальность этой методы.
Для этого мы будем сравнивать электростатический способ с классическим методом транспортировки бумаги и переноса изображения применяемом в монохромных принтерах (фотобарабан – ролик переноса изображения).
ремонт лазерных принтеров

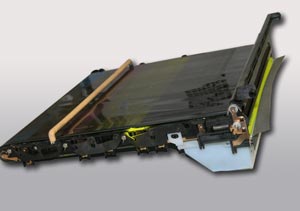

Ремень транспортировки бумаги, применяемый в лазерных принтерах компании Oki C9200, C9300, C9400, C9500, Xerox Phaser 2135, Xerox Phaser 7300. Формат бумаги А3.
ремонт лазерных принтеров hp lj

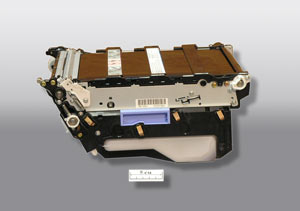

Ремень транспортировки бумаги лазерного принтера Hewlett-Packard Color LaserJet 3550. Формат бумаги А4. (Измерительная линейка - 5см.)
Недостатки классического способа протяжки – переноса.
1. Необходимость прижима бумаги роликом переноса изображения.
2. Агрессивный контакт бумаги с фотобарабаном.
3. Быстрый износ фотобарабана потеря качества изображения в зависимости от количества копий и особенностей печати.
4. Уменьшающийся со временем  коэффициент передачи изображения из-за того, что ролик переноса забивается частицами как тонера, так и бумаги, плюс бумага «выедает» не только фотобарабан, но и сам ролик переноса.
5. Необходимость дополнительного устройства, предотвращающего, наматывание бумаги на фотобарабан (коротрон отделения бумаги), которое устанавливается после ролика переноса изображения.
6. Чувствителен к типу поверности и плотности бумаги.
Преимущества - простота, невысокая стоимость, небольшие габариты. Данные преимущества и обусловили основное применение в черно-белых лазерных принтерах. Тем не менее несмотря на свои недостатки он применяется и в цветных лазерных принтерах компаний HP, Xerox. Понимая недостатки метода компания HP, на настоящий момент, прекратила его применение даже в своих дешевых моделях. Последним из "магикан" был цветной лазерный принтер HP Color LJ 2500 (hp lj 2550, hp lj 1500).

Преимущества электростатического способа.
1. Нет необходимости в прижиме бумаги роликами переноса к фотобарабанам. Бумага и без этого стабильно транспортируется.
2. Увеличенный срок службы  фотобарабанов без потери качества.
3. Постоянный, устойчивый коэффициент передачи изображения.
4. Ролики переноса защищены от частиц тонера и бумаги гладким ремнем переноса, который к тому же еще и чистится.
5. Ремень переноса не подвержен выработке бумагой (не надо забывать, что бумага злейший враг принтера). Скорость перемещения ремня равна скорости перемещения бумаги, а значит сила трения равна нулю.
6. Обеспечивает высокое качество цветной лазерной печати.
7. Позволяет транспортировать бумагу в большом диапазоне форматов и плотностей. Форматы бумаги от А5 до А2, плотность от 40 грамм на метр квадратный до 280 и даже более.
8. Абсолютно не чувствителен к типу повехности бумаги - гладкая (глянцевая) или грубая.
Недостатки электростатического способа - сложность конструкции, большие габариты, относительно высокая стоимость. По этим причинам, способ применяется только в цветных лазерных принтерах.
