Технология твердочернильной печати.
Устройство и работа твердочернильного принтера.


Данная статья сайта color-xerox.ru посвящена теории твердочернильной печати (раздел "Теория копировально-множительного дела или курс молодого бойца"), показанной на примере принтеров Xerox Phaser 8200 (Xerox Phaser 8400, Phaser 8500, Phaser 8550) формат бумаги А4.
По технологии  печати твердочернильный принтер представляет из себя струйный принтер, с рядом отличий. Первое, в качестве расходных материалов используются твердые чернила (в стиках, по другому брикетах), которые переводятся в жидкое состояние путем разогрева. (Процесс сложный и многоступенчатый). Второе, изображение наносится сначала на разогретый металлический барабан, затем с барабана переносится на бумагу.
Самое главное правило твердочернильного переноса изображения звучит следующим образом - изображение может переносится ТОЛЬКО на разогретую поверхность и ТОЛЬКО в горячем состоянии.
Первоначально автор называл этот раздел Сублимационная печать, устройство и работа сублимационного принтера. Большинство пользователей ошибочно до сих пор называют этот принтер именно так. Но товарищи по партии (истинные арийцы) в жесткой форме потребовали сменить название принтера и технологии "лохов за борт" - требовали они. Иногда эти принтеры называют - САБЖ (?)
Данный принцип сублимационной печати разработан инженерами компании Tektronix. Внизу ссылка на мнение профессионала в области ремонта лазерных принтеров, а также различных технологий цветной печати, ведущего инженера службы технической поддержки представительства Oki Europe в России Сергея Лебедева.
сублимационный принтер, сублимационная печать, технология
Твердочернильный принтер Xerox Phaser 8200.
печатающая головка твердочернильного, сублимационного принтера Xerox Phaser

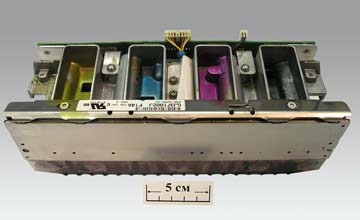

Печатающая головка твердочернильного принтера Xerox Phaser 8200.
сублимационный, твердочернильный принтер xerox phaser 8550, 8500
Твердочернильный (сублимационный) принтер Xerox Phaser 8500, 8550.

Страница является составной частью раздела Клуб владельцев твердочернильных принтеров. Компания Ольтар. Ремонт, продажа твердочернильных принтеров, расходных материалов тел:
8 (495) 739-03-39,
8 495 928-60-82. Поставки техники и расходников в регионы России.
ГЛАВНАЯ
КЛУБ
Компания
ОЛЬТАР
Характеристики принтеров Работа 8550
в статике
Ремонт Xerox
Phaser 8200
Коды ошибок
принтеров
Ремонт Xerox
Phaser 8550
Описание Xerox
8500, 8550
Описание Xerox
Phaser 8560

Подготовка твердочернильного принтера к работе.

После включения принтера происходит процесс подготовки принтера к работе, который включает в себя следующие основные процессы.

  1. Разогрев емкостей печатающей головки, для принятия расплавленных чернил. При этом температура емкостей достигает 140 -180 градусов Цельсия. Нагрев происходит с помощью нихромовых тенов.
  2. Одновременно происходит процесс плавления расходных материалов – твердых чернил. С помощью пружинных механизмов, стики постоянно прижимаются к разогретым керамическим пластинам, на которых плавится передняя кромка картриджей. Плавясь картриджи стекают в горячие полости печатающей головки. Как только емкости головки заполнятся жидкими, горячими чернилами, компьютер принтера отключает разогрев керамических пластин.
  3. Одновременно с первыми двумя процессами происходит разогрев поверхности металлического барабана переноса изображения. Нагрев осуществляется с помощью двух внешних галогеновых ламп накаливания.
  1. По окончании 1-ого и 2-ого процессов происходит чистка форсунок печатающей головки. При этом к головке подводится исполнительное устройство вакуумного насоса, которое плотно прижимается к дюзам (форсунки). Внутренняя полость устройства, также разогревается отдельным  нагревателем. Затем включается насос откачки вакуума с одной стороны, одновременно начинают работать дюзы печатающей головки, в форсированном режиме с другой стороны. Форсунки выстреливают под давлением расплавленные чернила в емкость исполнительного устройства. По окончании процедуры устройство уходит на свое первоначальное место сливая горячие чернила в специальную ванночку для отходов, где они и застывают. Данная процедура может быть вызвана пользователем в любой момент из меню принтера. Одновременно происходит процесс чистки барабана переноса изображения.
  2. После того как барабан переноса наберет нужную температуру и дюзы будут прочищены, головка подводится к барабану переноса изображения. Твердочернильный принтер готов к печати.

Инструкция по пользованию фильмом устройство и работа сублимационного (твердочернильного) принтера Xerox Phaser.
Фильм содержит два раздела (два меню) Устройство принтера и Работа принтера. Есть общее третье меню, (располагающиеся под изображением принтера) которое позволяет остановить фильм в любой момент времени, начать воспроизведение, а также начать воспроизведение фильма сначала. По ходу воспроизведения фильма под принтером появляются краткие описания происходящих процессов. При нажатии на любую кнопку в меню Устройство принтера происходит переход и ОСТАНОВКА фильма на соответствующем процессе. При нажатии на любую кнопку в меню Работа принтера происходит переход и ВОСПРОИЗВЕДЕНИЕ фильма с начала соответствующего процесса.

Процесс печати изображения твердочернильного принтера.

  1. После формирования изображения бортовым процессором принтера, форсунки начинают наносить изображение на поверхность вращающегося металлического барабана, причем все четыре цвета наносятся одновременно. Головка сделана во всю длину барабана, но на каждый дюйм длинны приходится не более 18-ти дюз каждого цвета, а современный твердочернильный принтер способен печатать с разрешением 2400 точек на дюйм. Каким образом?? Все очень просто, головка двигается вдоль поверхности барабана на величину равную расстоянию между двумя соседними дюзами. Для этих целей существует специальный механизм перемещения головки вдоль поверхности барабана.
  2. Как только 25 – 30 % изображения нанесено на барабан происходит подача листа для переноса цветного изображения. Во время движения, лист бумаги предварительно нагревается (в фильме не показано).
  3. На линии переноса изображения происходит прижим бумаги специальным резиновым роликом к поверхности барабана переноса изображения. Изображение может формироваться на расстоянии 5 мм от передней кромки листа.
  4. Без остановки лист выходит из принтера. Весь процесс печати занимает около одной секунды времени. Этим и объясняется высокая скорость твердочернильной печати.


Однако первоначальная подготовка принтера к цветной печати (после включения принтера) происходит от 15 до 25 минут включительно, взависимости от модели.
Основные отличия твердочернильной печати от лазерной цветной печати.

  1. Долгий процесс первоначальной подготовки сублимационного принтера к работе после включения.
  2. Быстрый процесс создания цветного изображения.
В технологии цветной лазерной печати происходит все наоборот. Что бы минимизировать данный недостаток технологии сублимационной печати, принтер в дежурном режиме постоянно поддерживает себя в разогретом состоянии. При этом процесс подготовки к печати сокращается в два раза и пропускается процедура чистки дюз печатающей головки, исключая перерасход стиков (расходных материалов принтера).

Основное отличие принтера Phaser 8200 от принтеров Phaser 8400, Phaser 8550 заключается в том, что разогрев барабана переноса в первом осуществляется снаружи, а в принтерах 8400, 8500, 8560, 8860 лампы разогрева расположены внутри барабана. Данное изменение (совместно с уменьшением подготовки принтера к печати) привело к существенному увеличению потребляемой мощности принтеров Phaser 8500, 8550. В остальном принцип работы твердочернильного принтера не изменился.

На настоящей странице описано практическое применение способа твердочернильной печати на примере принтера Xerox 8200, Xerox 8500. Теоретические основы данного метода можно посмотреть по ссылке, рекомендую.
