Ремонт источников бесперебойного питания (ИБП)
ACP Smart-UPS SC 1000, SC 1500. Не включается, не видит сеть.




Сервисцентр компании "Ольтар" тел: 8 (495) 739-03-39 - ремонт Источников Бесперебойного Питания APC и других. Москва, метро Окружная, Владыкино, метро Петровско-Разумовская, метро Отрадное.
Компания осуществляет доставку техники от владельца в сервисный центр и обратно. Оплата осуществляется по безналичному расчёту с учётом НДС.

Источник бесперебойного питания APC Smart-UPS SC 1000, SC 1500. Модель SC1000I, SC1500I.
Время работы при полной нагрузке 7,4 минуты,
Работа при половинной нагрузке составляет 19,7 минуты,
Эффективная выходная мощность 600 Вт.
В источнике установлена батарея RBC33 - 1шт. (12В 9Ач - 2 шт.)
Входное напряжение 175 - 295 Вольт.
Цифры, написанные на панели ИБП, это Вольт Амперы, они не отображают реальной мощности устройства, это так называемая реактивная мощность (ВА).
Реальная мощность это эффективная выходная мощность, которая составляет 600 Вт. ИБП способен работать как в стойке с серверами, так и независимо, как тауэр для питания любого оборудования. При работе от батарей на выходе бесперебойника ступенчатая аппроксимация синусоиды. Не сунусоида. Электромоторы, требующие чистого синуса запитывать возможно, но не желательно. ИБП способен обеспечить питанием 3 - 4 сервера средней мощности.
Бесперебойник оборудован интерфейсами типа USB, RS-232, при программном подключении которых (Power Shut) сервер при сбое питания больше заданной величины по времени корректно закроет все приложения и выключит всех потребителей.
Статья написана главным инженером компании Новиковым А.С.
Проблемы и неисправности ИБП APC Smart-UPS SC 1000VA, SC 1500VA.

Проблема 1

При отключении электричества бесперебойник выключается, другими словами бесперебойник не держит нагрузку. Другим проявлением проблемы является тот факт, что ИБП держит нагрузку, но лишь в течении небольшого количества времени.
Выход. Требуется ремонт ИБП с заменой блока аккумуляторных батарей.

Проблема 2

При включении проходит тест на отключение электропитания, работает от батарей, однако в рабочий режим не выходит, зеленая лампочка не загорается. ИБП APC продолжает работать от батарей. Бесперебойник Smart-UPS SC 1000, SC 1500 не видит сеть, продолжает пищать. Если не выключить ИБП APC, батареи выйдут из строя безвозвратно. Команду на включение, выключение бесперебойник выполняет. При этом если просто подать напряжение питающей сети на ИБП без включения заряд батарей будет происходить. Инвертор ИБП также исправен.
Выход. Требуется ремонт платы электроники источника бесперебойного питания APC Рис 1. Кроме того данный тип ИБП подлежит обязательному программированию.

Неисправности ИБП APC Smart-UPS SC SC 1500VA, не включается.

Бесперебойник не включается, лампочки не загораются. ИБП признаков жизни не подает. Прежде всего необходимо проверить напряжение на батареях. Если напряжение составляет от 24,5 до 25,7 Вольт необходимо разобрать бесперебойник. Сначала снять заднюю, затем верхнюю крышки и проверить два предохранителя на 40 Ампер каждый Рис 2, если предохранители перегорели, проверить полевые транзисторы и диоды инвертора. Скорее всего они будут в коротком замыкании.
Выход. В этой ситуации ремонт платы электроники не целесообразен, так как кроме транзисторов вышли из строя еще и сопротивления и микросхема управления инвертором. Необходима замена платы электроники.

Чем отличаются ИБП Smart-UPS SC 1000 от Smart-UPS SC 1500?

1. SC 1000 имеет пакет АКБ из 2-х батарей общим напряжением 24 Вольта. В состав SC 1500 входит пакет из 4-х АКБ, подключенных параллельно последовательным способом общим напряжением также 24 Вольта.
2. Силовые платы с инверторами у бесперебойников разные, однако программные прошивки процессоров одинаковые, но установки кардинально разные! Устройства заряда батарей одинаковые. Отличия составляют только несколько увеличенное время заряда ИБП в Smart-UPS SC 1500.

Замена плат электроники вместо SC1500 поставить SC1000

Возможна установка вместо силовой платы SC 1500 платы SC 1000. При этом ИБП будет опознаваться как SC 1500, причем блок батарей менять не надо. В программной части ИБП будет творится конкретный неработоспособный бардак, все батарейные константы будут FF, команда b также не будет соответствовать действительности, параметры выходного напряжения тоже непонятно какие. Поэтому ВАЖНО (!) бесперебойник тщательно и грамотно перепрограммировать. За счет большего количества батарей бесперебойник SC 1000 будет работать в два раза дольше. Однако максимально возможная нагрузка уменьшится и будет соответствовать SC 1000.

Компания производит замену АКБ и ремонт источников бесперебойного питания. Пользователям не рекомендуется выполнять замену батарей, по причине того, что они не могут оценить состояние как батареи, так и источника бесперебойного питания. Не редко бывают случаи, что при самостоятельной замене, аккумуляторная батарея выходит из строя через 1-3 недели повторно. Это происходит из-за неисправности узла заряда батареи. В случае падения напряжения на батареи ниже 8,5 вольт батарея потеряна безвозвратно и подлежит утилизации. По этой причине ремонт должен проводить сертифицированный инженер.
Кроме того ИБП необходимо программировать, в противном случае аккумуляторные батареи могут вздуться из-за неправильно запрограммированного напряжения заряда батарей или ИБП может отключится гораздо раньше положенного времени.
Компания продает аккумуляторные батареи для источников бесперебойного питания любых типов.

Материалы по теме:
Прайс лист на замену аккумуляторных батарей в ИБП
Ремонт бесперебойника APC Back-UPS ES 550
Ремонт ИБП APC Back-UPS CS 500
ремонт бесперебойника apc smart-ups sc 1000, sc 1500
Рис 1. Неисправная плата электроники ИБП APC
Smart-UPS SC 1000, Smart-UPS SC 1500.
ремонт ИБП APC smart-ups sc 1500, sc 1000

типовые неисправности ИБП Smart-ups SC 1500
Рис 2. Типовая неисправность бесперебойника Smart-UPS SC 1500. ИБП не включается. Выгорает диод D36, предохранители 40А две штуки, транзисторы и диоды в инверторе.
типовые неисправности ИБП Smart-ups SC 1500

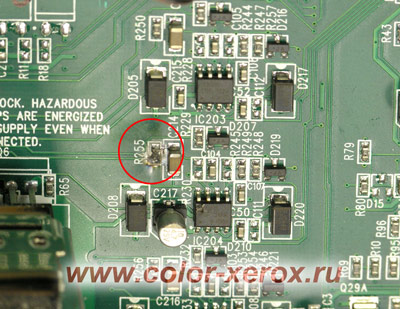

Рис 3. Неисправность ИБП Smart-UPS SC 1000, SC 1500. Выгорают транзисторы предварительного регулятора напряжения одного из трех каналов. Сгорает резистор R255, микросхема управления IC 204, диоды. Тремя транзисторами управляют три канала, в каждом по микросхеме управления IC 203, IC 204, IC 205.
