Ксерографический способ создания изображения в лазерном принтере.

Реальный расклад напряжений при электрографическом способе создания изображения на бумаге в лазерном принтере. (Данная страница создана по просьбе участников форума trade-print.)

Нередко в полиграфии возникают вопросы по улучшению качества печати при использовании нестандартных режимов принтера. Например при печати на носителях гораздо более плотных, чем по тех условиям эксплуатации или использование не стандартных типах носителей (прорезиненная и другие типы бумаги).
Лучше всех в этом вопросе оказалась компания Xante Ilumina. Сотрудники компании берут стандартный принтер дорабатывают его аппаратно программную часть: высоковольтные блоки, скорости печати, величины напряжений ксерографического способа переноса изображения. В итоге принтер отлично печатает на бумаге плотностью 500 грамм, вместо паспортных 300 и цена принтера Xante увеличивается в 2 - 3 раза. ЗНАНИЕ - СИЛА!
Познания продвинутых пользователей заканчиваются на уровне теории переноса изображения, а именно заряженная частица тонера переходит на барабан с противоположным потенциалом, который создан лучом лазера. Однако на практике все гораздо сложнее.

Как создается изображение на фотобарабане?

Процесс создания изображения на бумаге ксерографическим способом можно разделить на три части.

1. Подготовка фотобарабана к созданию изображения.
В основе фотобарабана (системы создания изображения) лежит фоточувствительный слой, который является диэлектриком и способен заряжаться подаваемым на него напряжением. Однако как только на фоточувствительный слой попадает свет, он становится проводником и в месте попадания света потенциал падает до нуля. Фото слой можно рассмотреть как конденсатор на одной обкладке которого находится потенциал нанесенный роликом заряда, другая обкладка заземлена.
- механическая чистка фотобарабана от остатков тонера с помощью специального лезвия - ракель.
- засветка фотобарабана с целью удаления остатков ранее нанесенного электростатического изображения (есть не везде).
- заряд фотобарабана специальным высоким напряжением при помощи ролика заряда. Данное напряжение используется как основа для последующего нанесения невидимого изображения.

2. Нанесение изображения на фотобарабан.
- Нанесение невидимого или потенциального изображения на барабан путем засветки лучом лазера или светодиодной линейкой. Невидимое изображение представляет из себя картинку из разных потенциалов. Нулевой потенциал в месте засветки лазера (в это место и будет попадать тонер и потенциал нанесенный роликом заряда.
- Нанесение тонера с магнитного вала на котором находится заряженный тонер на места фотобарабана с нулевым потенциалом. Таким образом изображение проявляется, становится видимым.

3. Перенос изображения на бумагу.
- Бумага проходит между фотобарабаном с изображением и роликом переноса Рис 2. На ролик переноса подается потенциал, который притягивает тонерное изображение с фотобарабана на себя. Однако изображение попадает на бумагу, которая проходит в этот момент между роликом переноса и фотобарабаном.

На Рис 1. показаны реальные типы и величины напряжений при ксерографическом способе на основе принтера HP LaserJet 5N. На других принтерах, включая цветные лазерные принтеры могут отличаться величины и временные интервалы напряжений, однако идея останется неизменной.

Материалы по теме:
Однопроходный способ цветной печати
Теория копировального дела

Материал подготовлен на основе личного опыта главным инженером компании Новиковым Александром.

Компания Ольтар - дилер Оки по продаже и ремонту цветных лазерных принтеров, МФУ и расходных материалов к ним.
ксерографический способ создания изображения.

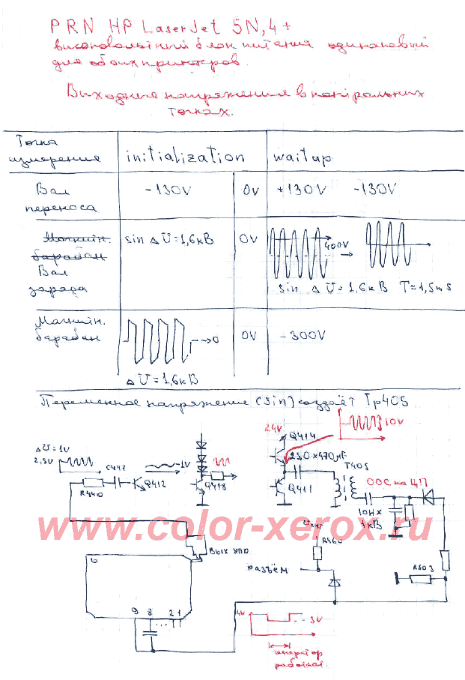

Рис 1. Данный рисунок составлен при изучении способа переноса изображения. Реальные напряжения ксерографического способа создания изображения. Напряжения сняты с принтера Hewlett Packard LJ 5N. Initialization - обозначает подготовку фотобарабана к нанесению изображения. Waitup - процесс создания изображения. Данный расклад напряжений подходит как для черно-белой, так и для цветной печати.

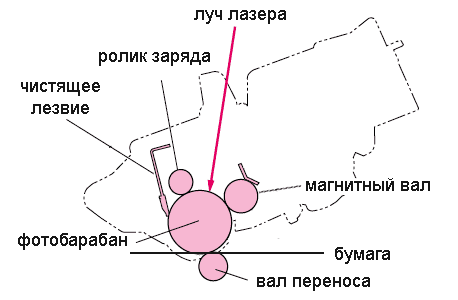

электрографический способ переноса изображения Рис 2. Расположение основных узлов, участвующих в ксерографическом способе переноса изображения на примере картриджа лазерного принтера.
