Проблемы и неисправности принтеров HP 2410, HP 2420, HP 2430.
Проблемы фьюзера, треск при печати.



Дефекты фьюзера, устройство печки hp laserjet 2420, hp lj 2430, hp 2410.

Сервис центр компании "Ольтар" тел: 8(495) 739-03-39 - ремонт лазерных принтеров Hewlett Packard. Москва, метро Владыкино, Петровско-Разумовская, метро Отрадное.
Лазерный принтер hp lj 2410, hp 2420, hp 2430.
Скоростной монохромный (28 страниц в минуту) сетевой лазерный принтер hp LaserJet 2420dn с возможностью двухсторонней печати. Принтер HP LJ 2420 поддерживает на аппаратном уровне PostScript и PCL и предназначен для интенсивной эксплуатации в рабочих группах 10 - 14 человек. Принтер хорош еще и тем, что это последний принтер этой линейки, который обладает надежной электроникой, особенно плата форматера. Следующая модель этой серии HP LaserJet P3005 этим похвастаться не может, неисправность форматора - явление не редкое.
Слабое место принтера HP 2420 это узел термозакрепления или печка. На таких скоростях печати (28 копий в минуту) шестеренки, а также система транспортирвки бумаги принтера ведут себя совершенно по другому нежели в принтерах более ранних серий. Ресурс фьюзера составляет от 80.000 до 120.000 копий. Далее необходим ремонт принтера с заменой фьюзера, а также требуется замена вышедших из строя шестеренок в редукторе принтера.
Первый признак неисправности печки это шум во время печати, постепенно шум переростает в гром, а затем и в треск, принтер не печатает.
Второе слабое место это система захвата бумаги. Ресурс ролика захвата бумаги - 50.000 - 70.000 отпечатков.
расположение печки hp 2420
Рис 1. Место расположения печки (термоблока) в принтере HP LaserJet 2420. Для просмотра необходимо навести мышь на картинку.

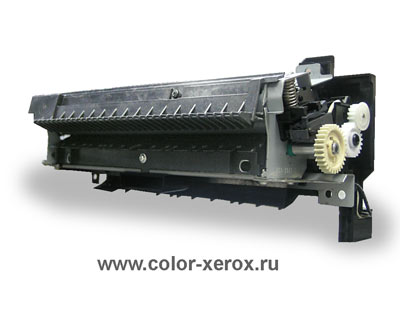

печка принтера hp 2420 RM1-1537
Рис 2. Печка в сборе принтера hp laserjet 2420, hp 2410, hp 2430,
p/n RM1-1537. Показана со стороны входа бумаги.

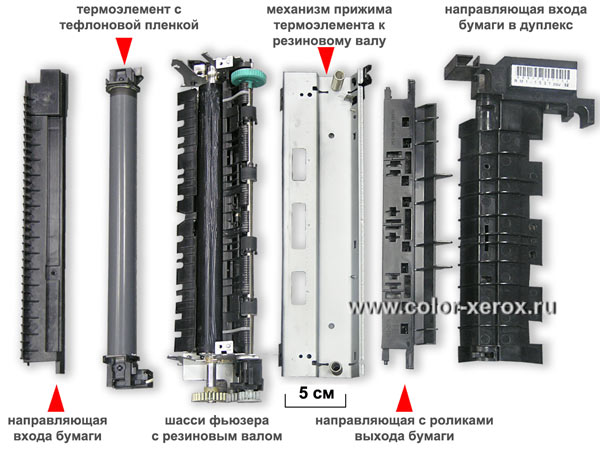

устройство печки принтера HP LaserJet 2420, HP 2430, 2410
Рис 3. Фьюзер принтера hp 2420, hp 2410, hp 2430 в разобранном виде.
Устройство печки принтера HP 2420.

На Рис 1 показано устройство фьюзера принтера HP LaserJet 2420.
1. Направляющая входа бумаги в печку.
2. Непосредственно узел термозакрепления, который состоит из тефлоновой пленки и термонагревательного элемента. Термоэлемент разогревается до температуры 200 градусов цельсия и запекает тонер, который составляет изображение на бумаге. Именно термопленка подвергается атаке со стороны пользователей с помощью колюще режущих принадлежностей во время застревания бумаги в печке.
3. Шасси печки с тефлоновым резиновым валом, редуктором и нижними выходными роликами.
4. Механизм прижима термонагревательного элемента к резиновому валу. С помощью этого блока запекаемый тонер вдавливается в бумагу.
5. Верхние выходные ролики.
6. Направляющая входа бумаги в дуплекс. Бумага после запекания тонера подается во внешнию дуплесную нишу или выход бумаги, затем возвращается по этой направляющей через весь принтер в блок формирования изображения, и под картридж попадает другой стороной, на которой еще нет изображения.


Проблема 1. При печати принтер гремит, иногда слышен сильный треск.
Неисправность принтера hp 2420 связана с выходом из строя печки Рис 2, Как правило проблема связана еще и дефектом печати. Фьюзер начинает сильно шуметь и греметь из-за выхода шестеренки редуктора и бушенга или подшипника термоблока. На Рис 4 показаны все запчасти необходимые для ремонта лазерного принтера. Это шестеренка и бушинг, показанные в увеличенном виде и непосредственно тефлоновая пленка.
Цена набора для ремонта печки - 1700 рублей.
Ресурс узла термозакрепления составляет от 80.000 до 120.000 копий. Инженеры компании разработали и применили на практике уникальную методику ремонта этих узлов. В результате печки стали РЕАЛЬНО работать больше на 20 - 30%. При этом явление шума сходит до технологически возможого минимума. При производстве термоблоков компания Hewlett Packard допустила определенные технологические ошибки, которые увидели и устранили инженеры компании.
Стоимость ремонта принтера с восстановлением фьюзера составляет 4760 рублей с учетом стоимости запчастей.

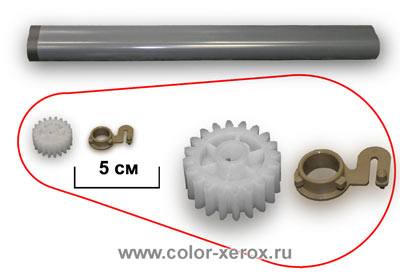

ремонт печки принтера hp 2420
Рис 4.
Набор для ремонта принтера hp lj 2420, hp lj 2430, hp lj 2410.
Проблема 2. Категория Трудных неисправностей. Дефект качества печати. Изображение получается не четким, зачастую подмазанным по ходу движения бумаги. Дефект проявляется по направлению движения бумаги. Жирный шрифт получается выщербленным, зачастую размазанным Рис 5. Дефект достаточно распространенный. В большинстве случаев является причиной не качественно проведенного ремонта. Устраняется тяжело.
За основу взята одна из тестовых страниц принтера HP LJ 2420. Принтеры одинаковых классов и данная проблема одинаково проявляется в обеих моделях.
Выход. Проблема кроется в системе проявки, формирования и фиксирования изображения. Требуется ремонт принтера с заменой запчастей.


Материалы по теме ремонт принтеров Hewlett Packard.

Ремонт принтеров HP LaserJet P3015.
Ремонт принтеров HP LaserJet P2055, HP LaserJet P2035
Ремонт МФУ HP LJ M2727nf, проблемы сканера, форматера
Проблемы МФУ HP LJ M4345, не входит в дежурный режим
Неисправности принтера, проблемы форматера HP P2015, HP P2014
Проблемы принтеров HP LJ Enterprize 600
Проблемы и ремонт печки принтеров HP LJ 2420, HP LJ 2420
Ремонт лазерных принтеров HP LaserJet Pro 400 M401
Дефекты печати из-за неисправного фьюзера HP LJ 1320, HP LJ 1160
Неисправности принтеров HP LJ P1505
Коды ошибок принтеров HP LJ P2015
Коды ошибок лазерных принтеров HP LJ 1320
Коды ошибок принтеров HP Color LJ 2500, color LJ 2550
Термопленки Hewlett Packard (осторожно подделка!)
Запчасти принтеров HP
Проблемы цветных лазерных принтеров HP Color LJ CP4525
Ремонт цветных лазерных принтеров HP Color LJ 2600, LJ 2605
Проблемы сведения, цветных принтеров HP Color CP1215, CP1210
Проблемы принтера HP LJ P1505
Дефекты цветопередачи принтеров HP Color LJ 3500

Статья по ремонту принтера HP LJ 2420, LJ2430 подготовлена Главным инженером компании Новиковым Александром.

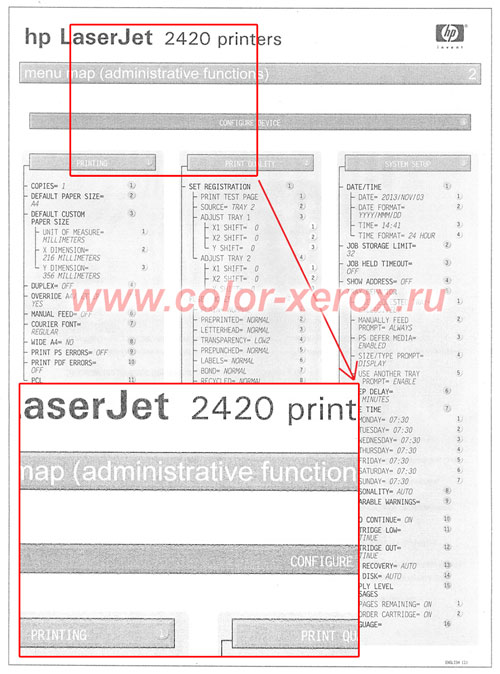

дефекты печати принтеров HP LJ
Рис 5. Дефект печати принтера. Нечеткое слегка размазанное изображение по ходу движения бумаги
.
