Страница технической поддержки клиентов компании Ольтар.
Принтеры Oki C9655, C9650, Oki C9600, C9800, Oki C9850, Xerox 7400, Xante.

Страница технической поддержки клиентов компании Ольтар. Для помощи решения проблем эксплуатации и ремонта принтеров КЛИЕНТОВ компании имеется принтер Oki C9650n. Тех поддержку можно получить, с понедельника по субботу включительно. Материал написан на основе опыта ремонта инженеров сервисцентра Oki.
Как показывает практика Оки дейтвительно надежная техника и неисправности связаны или с ресурсными запчастяим или с попытками пользователя сделать дешевле эксплуатацию принтера путем некорректных заправок картриджей, вытряхивания бункера отработки тонера (особенно дорогое удовольствие), замены трубок в блоках фотобарабанов и т.д.
Благодаря большому опыту инженеров компания оказывает услуги клиентам по поиску и устранению проблем цветных принтеров OKI.

Для удаленной диагностики дефектов качества печати принтеров OKI установлены следующие правила.
1. Необходимо отправить на электронный адрес технической поддержки компании сканы дефектов. В случае отсутствия сканера можно отправить фотографии.
2. На отсканированном изображении необходимо простым карандашом указать направление движения бумаги.
2. Сканы отправлять в формате JPEG разрешением 200х200 dpi.
3. В сообщении указать плотность бумаги и описать проявление дефекта, а также другие особенности, например настройку плотности бумаги в драйвере принтера или в самом принтере OKI.
4. Зачастую для определения неисправного блока фотобарабана необходимо распечатать листы ЧИСТЫМИ CMYK цветами. Такое несложное на первый взгляд задание вызывает много трудностей у пользователей из-за наличия в профессиональных программах файлов цветовой коррекции. Один из вариантов как напечатать плашки чистых цветов описан здесь.
5. Обязательно точно указать сообщение (Точный код ошибки), который отображается на дисплее принтера (!) При необходимости нажать на кнопку HELP, для того, чтобы увидеть код ошибки.
Материалы по теме:
Проблемы качества печати принтеров Oki.
Большой раздел в 2-ух частях, посвященный всевозможным дефектам печати цветных принтеров Оки. Показаны изображения дефектов, описаны пути решения проблем.
Коды ошибок принтеров Oki.
В разделе описываются коды ошибок, их расшифровка и рекомендации по ремонту принтеров. Коды ошибок всех цветных принтеров Oki - унифицированы.
Цветные принтеры OKI под разбор на запчасти .
Принтеры Oki с которых снимаются запчасти для ремонта и продажи.

Внимание! Консультации для клиентов компании бесплатные! Для остальных услуга платная.
Консультация осуществляется с понедельника по субботу включительно до 20.00 по Московскому времени.
Инженеры компании имеют большой опыт помощи ремонта принтеров OKI в регионах Российской Федерации. Это важно в местах, где нет сервисных центров OKI. 85% проблем принтеров можно решить на расстоянии. Именно для подобных ремонтов и создана эта страница.
Для большего понимания и облегчения консультаций и ремонта принтеров пользователями внизу представлены изображения различных узлов и блоков принтеров OKI.

Принтеры OKI C9600, C9650, C9655, C9800, C9850, Xerox 7400, Xante Ilumina.

ремонт принтеров Oki

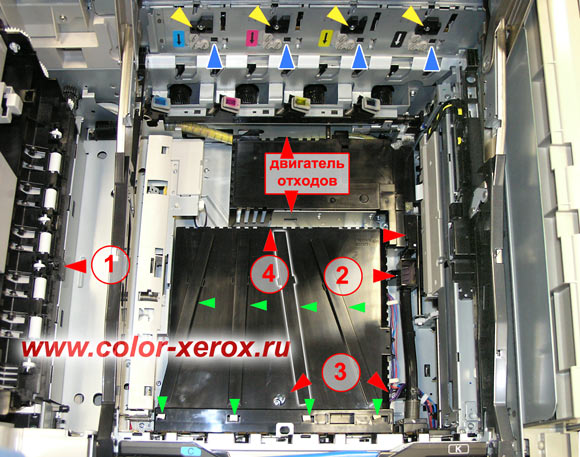

Рис 1. Изображение устройства принтера Oki, необходимое для консультаций по ремонту принтеров Oki C9655, C9650, C9600, C9850, Xerox 7400, Xante.
устройство принтера Oki Oki C9655, C9650, разборка oki

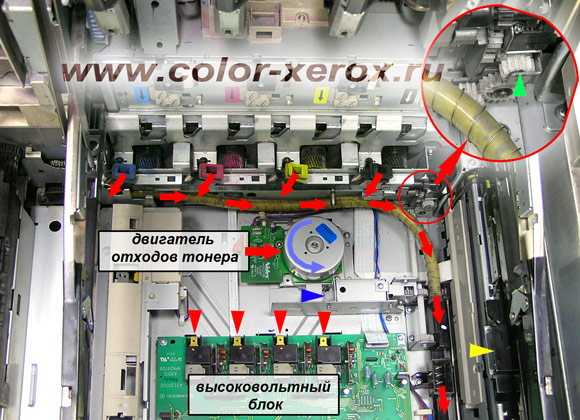

Рис 2. Изображение внутри принтера со снятыми кожухами высоковольтного блока, двигателя отходов тонера Oki C9655, C9650, C9600, C9850, Xerox 7400, Xante.
ремонт принтеров Oki C9655, C9650, разборка oki
Рис 3. Изображение задней части принтера со снятыми интерфейсной платой и платой управления печатающим механизмом Рис 8, Рис 9. Принтеры Oki C9655, C9650, C9600, C9850, Xerox 7400, Xante. Лежит плата управления двигателями.
Фотобарабан принтера oki c9650, oki c9655, c9600, xante

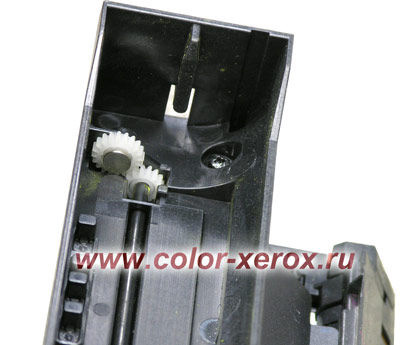

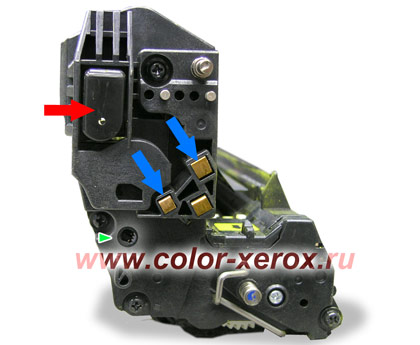

Рис 4. Блок фотобарабана принтеров Oki C9600, C9650, C9655,
C9800, C9850, Xante Illumina, Xerox 7400.
drum unit oki c9655, c9600, c9650
Рис 5. Блок фотобарабана принтеров Oki C9600, C9650, C9655,
C9800, C9850, Xante Illumina, Xerox 7400.
шестеренка привода транспортировки отходов тонера в принтере oki
Рис 6. Шестеренка привода механизма транспортировки отходов тонера в бункере отработки тонера. Датчик закрывания передней крышки принтера и установки бункера отработки.
Отдельно шестеренка показана на Рис 4.
шестерня oki c9655, c9600, xante p/n 43589701
Рис 8. Комплект шестерни привода механизма транспортировки отходов тонера (GEAR COUPLING A KIT) P/N 43589701. Принтеры Oki C9600, C9650/C9655, C9800/C9850, Xerox 7400, Xante Ilumina

узел транспортировки отходов тонера p/n 43709501

Рис 7. Запчасть, узел транспортировки отходов тонера p/n 43709501 принтеров Oki C9655/C9650, Oki C9600/C9800, Oki C9850,
Xante Ilumina, Xerox 7400.


замена ролика захвата бумаги в принтерах oki

Рис 9. Место установки роликов захвата бумаги принтеров Oki C9600,
Oki C9650, Oki C9655, Oki C9850, Xerox Phaser 7400, Xante. Лоток подачи бумаги удален.

ролик сепарации бумаги Oki C9650, Oki C9600.Ролик захвата Oki 9650, oki C9655, c9850 p/n 43000601
Рис 10. Ролики сепарации бумаги из лотка №1, слева p/n 41766501, ролик захвата - справа p/n 43000601. В системе захвата бумаги есть третий ролик, однако менять его необязательно.
Engine board принтера Oki 43819412

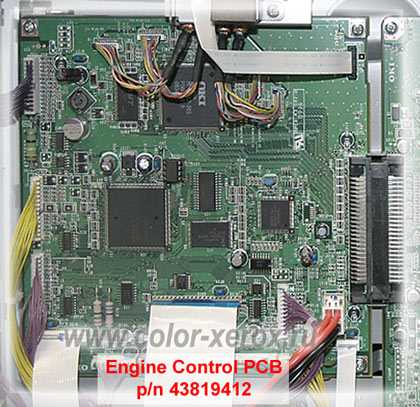

Рис 11. Engine board p/n 43812412. Плата управления печатающим механизмом принтера Oki C9650.
main controler pcb 43855301

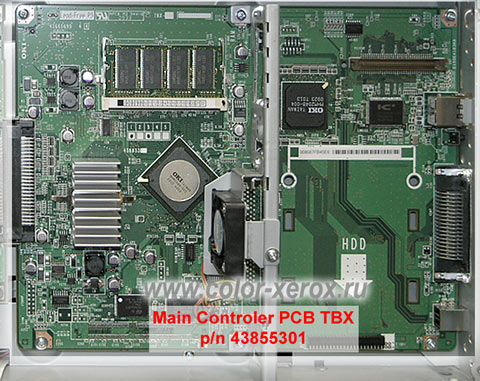

Рис 12. Интерфейсная плата принтера Oki C9650 p/n 43855301.
Main Controler PCB TBX.
ремонт принтеров Oki C9650 плата управления печатающим механизмом

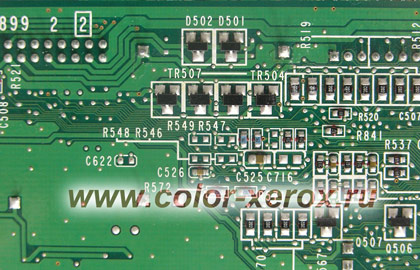

Рис 13. Фрагмент платы управления печатающим механизмом принтеров Oki C9650, Oki C9655, Xante Illumina.
ролик сепарации бумаги Oki C9650, Oki C9600
Рис 14. Фрагмент инженерной платы (верх) принтеров Oki C9600/c9650/9655/9850/Xante/xerox Phaser 7400.


Запчасти для замены в принтерах Oki C9650/C9850/C5650/C5750/C5850/C5950.

лоток ручной подачи бумаги oki

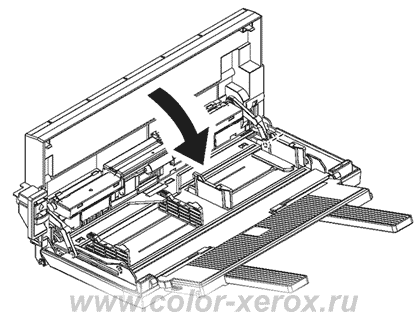

Рис 15. Запчасть, узел ручной подачи бумаги FDR-Unit-MPT p/n 43012703. Для принтеров Oki C9650, Oki C9850.
узел выхода бумаги p/n 42757103 принтера Oki

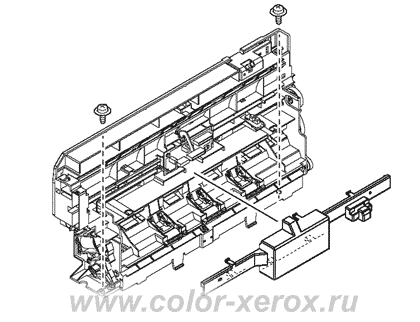

Рис 16. Запчасть, узел выхода бумаги Ejekt Assy p/n 42757103 принтеров Oki C9650/C9655/C9850.
замена роликов узла ручной подачи бумаги

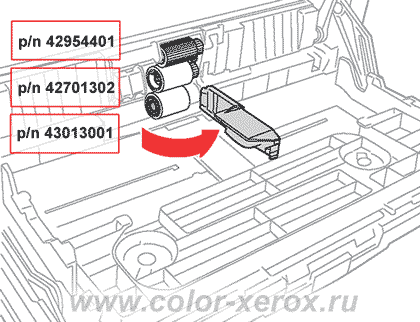

Рис 17. Замена роликов узла ручной подачи бумаги FDR-Unit-MPT принтеров Oki C9650/C9850, Oki C9600/C9800, Xerox 7400, Xante ilumina.
замена ролика захвата бумаги oki C5950, c5850

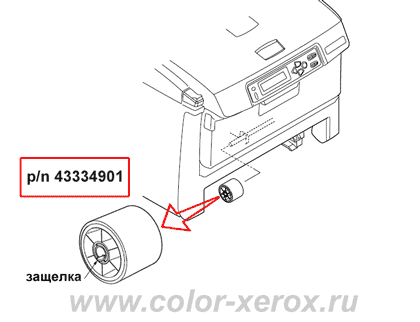

Рис 18. Замена ролика захвата бумаги из лотка №1 принтеров OKI C5950, C5850, C5750, C5650 p/n 43334901 Roller Assy Hopping.
