Заправка картриджей принтеров Oki C822, C823, C831, C833, C841, МФУ Oki MC853, MC873.

Статья посвящена особенностям заправки принтеров Oki C822, C831, C841, МФУ Oki MC853, MC873. Производитель постоянно совершенствует защиту картриджей от заправок. В принтерах Oki для этой цели служат Радио Чип-ы, которые установлены в каждой тубе с тонером, однако это еще не все. В новых принтерах изменена идеология продажи принтеров. Если в принтерах типа Oki C810/C830 стартовые картриджи это были обычные картриджи с меньшим количеством тонера, то в Oki C822/C823/C831/C833/841 стартовые картриджи не подлежат заправке благодаря новому конструктиву. В новых стартовых картриджах физически ограничена емкость тонера. В бункере отработки тонера отсутствует механизм перераспределения отходов тонера. Бункер отработки тонера расчитан на один раз. Однако в стартовом картридже как ни странно осталось место для чипа. Еще одно отличие картриджей нового поколения это вертикальное расположение радио ЧИПа. Это связано с наличием радио ЧИПа в блоке фотобарабана. Одна антенна работает сразу с двумя ЧИП-ами.
Разница в картриджах стартового и нормального показана на Рис 1 и Рис 2. Инструкция заправки картриджей представлена ниже.

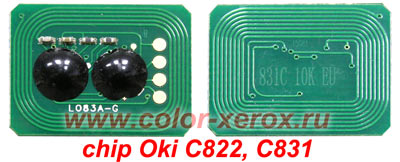

чип oki c822 купить ЧИП-ы к тонерам принтеров OKI C822, OKI C831.
ЧИП-ы к фотобарабанам OKI C822, C831, C841
ВАЖНО! Особенности работы, ошибки ЧИПов
Прайс-лист Заправка картриджей Oki
Сервис Центр Oki 8(916) 588-30-89
замена чипа заправка картриджа Oki C822, с831

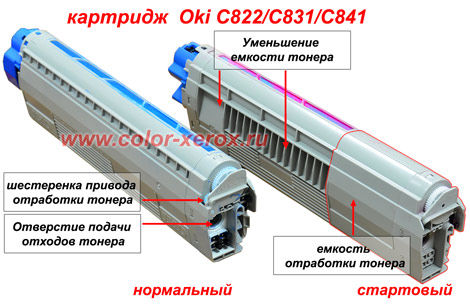

Рис 1. Отличия нормального и стартового картриджей. В стартовом картридже нет шестиренок механизма распредениния отходов тонера.
отличия стартового и нормального картриджа в цветных принтерах oki
Рис 2. В стартовом картридже существенно уменьшена емкость тонера. Количество щелей подачи тонера 3 (в нормальном 5).

Инструкция заправки тонером цветных картриджей Oki C822, Oki C833, Oki C831, Oki C833,
Oki C841, Oki C843, МФУ Oki MC853dn, Oki MC873dn формат A3.

Инструкция по заправке нормальных (не стартовых) картриджей цветных светодиодных принтеров Oki C822/C823/C831/C833/C841 полностью соответсвует заправке картриджей формата А4 принтеров Oki C610. Именно фотографии туб с тонером этого принтера представлены на Рис 3 и Рис 4.
1. Снять тубу с тонером, перевернуть щелью выхода тонера вверх. Заклеить щель скотчем. Повернуть щелью вниз, нажать на синий блокирующий таб и открыть картридж.
2. В тубе с тонером с целью защиты от заправок применен балансный механизм открывания. Этот механизм позволяет открывать тубу с тонером только когда он располагается щелью вниз.
3. При открывании щели подачи тонера открывается круглое отверствие в торце картриджа через которое подаются в картридж отходы тонера Рис 2. Необходимо перевернуть тубу с тонером этим отверствием вниз и тщательно вытряхнуть отходы тонера.

4. Перевернуть картридж щелью вверх, повернуть большую белую шестеренку чтобы щель просыпания тонера открылась максимально Рис 3. Убрать скотч закрывающий щель подачи тонера в блок барабана.
5. Сделать желоб из бумаги, плотно приклеить скотчем по краям щели и корпусу тубы с тонером. Засыпать цветной тонер Рис 4.
6. Убрать бумагу. Заклеить скотчем щель. Перевернуть картридж отверстием для просыпания тонера вниз, нажать на таб. С помощью синего рычага, закрыть щель.
7. Перевернуть картридж щелью вверх, отклеить скотч, пылесосом убрать остатки тонера со щели.
8. Заменить Радио ЧИП Рис 1. Заправленный тонером (краской) картридж готов к работе.
9. Для заправки картриджа необходимо обязательно использовать специальный сервисный пылесос
туба с тонером принтера Oki C610
Рис 3. Щель для просыпания тонера в бункер фото барабана может быть закрыта механизмом перемешивания тонера. Это наиболее удобная возможность для заправки картриджа.
как заправить картридж Oki
Рис 4. Импровизированная воронка для тонера приклеена скотчем к корпусу картриджа. В открытую щель необходимо засыпать цветной тонер. Затем убрать бумагу и новым скотчем заклеить щель.
Пылесос 3М для заправки картриджей.
Для заправки картриджей тонером необходим СПЕЦИАЛЬНЫЙ пылесос 3М со сменными фильтрами. Бытовые пылесосы для этих целей не годятся. Их фильтры не удерживают частицы тонера.

К тому же тонер содержит металлические компоненты, которые попадая в двигатель бытового пылесоса быстро выводят его из строя. Пылесос можно использовать и при Техническом Обслуживании принтеров.
Пылесос 3М. Описание, характеристики

ТОНЕРЫ, ЧИПы ОКИ.
Тонер Static Control Oki C822, C823, C831, C833, C841, C810, C830,
Oki C9655, C9650, C9600, C610, C5850, C5950.
печатает БЕЗ ФОНА на глянцевой бумаги
Цветные тонеры (вес 1 кг.) - 15.300 руб.
Черный тонер (1 кг.) - 12.900 руб.
Партномер OKIUNIV2 - Не рекомендуется к применению.
Свойства тонера Statik Control:
1. Тонер (краска) обладает абсолютной совместимстью с оригинальным тонером.
(чистка блока барабана не требуется). Однако чтобы проявились свойства нового тонера необходимо распечатать 10 - 20 листов каждого цвета 80% заливкой.
2. Температура запекания тонера несколько ниже, чем у оригинального, что позволяет печатать на более высоких скоростях. Тонер позволяет печатать визитки на глянцевой бумаге.
Последствия неправильной заправки тонер-картриджей OKI.

Как показывает опыт ремонта принтеров OKI пользователи и большинство сервисных центров все равно неправильно выполняют операцию заправки картриджей тонером.
Для корректной заправки картриджей ОБЯЗАТЕЛЬНО необходимо иметь дорогой сервисный пылесос, а также обладать знаниями и опытом. Заправка на свой страх и риск приводит к катастрофическому результату многократно превышающему по стоимости заправку в Сервисном Центре. После некачественной заправки пользователю необходимо закупить комплект фотобарабанов и новый комплект тонер картриджей.
Потери в деньгах для принтера OKI C810 (курсе доллара 60) расклад следующий. При стоимости принтера 60.000 рублей, стоимость барабанов составляет 32.800 рублей, а цена комплекта картриджей 50.900 рублей. Общая стоимость потерь составляет 83.700 рублей.
Ситуация осложняется тем, что при некачественной заправке принтер еще долго и вполне сносно работает. Пользователь понимает, что принтер неисправен, когда уже поздно.
На Рис 5 показан безнадежно неисправный блок синего фотобарабана принтера Oki C810, C830. От не качественной заправки отходы тонера расперли блок фотобарабана и засыпали принтер.
Заправляя картриджи в компании "Ольтар" вы надежно защищены от таких неприятностей высоких расходов на ремонт принтера.

что будет при неправильной заправки картриджей

Рис 5. Некачественная заправка картриджа принтера OKI.
Синий фотобарабан расперло от тонера. При работе принтер может трещать и показывать инженерные ошибки на дисплее.
Как работают принтеры Oki со стартовыми картриджами. Информация не актуальна для моделей 2017 года (Oki C612, C712..., где в стартовых тубах уже установлены радио ЧИПы).
Принтеры Oki продаются со стартовыми картриджами, которые отличаются по конструкции, в которых не более 50% емкости тонера от нормального картриджа и в которых отсутствют чипы.
При первом включении принтера и последующей печати принтер начинает отсчет расхода тонера по отпечатанным точках переводя их в удобные для пользователя проценты остатка тонера. При этом за 100% принимается стартовое количество тонера. Для OKI 822 это 2.500 отпечатков при 5% заполнении тонером страницы формата А4.
Каждый блок проявки (блок фотобарабана) оборудован врящающимся датчиком. Когда тонера много импульсы сэтого датчика широкие. Когда тонер начинает заканчиваться ширина импульсов уменьшается. Когда тонера нет импусы очень короткие.
При определении процессором принтера остатка тонера менее 10-5% запускается стробирующая программа работы с ЧИПами туб с тонером. Величина строба определяет задержку запуска программы работы с радио ЧИПами. По окончании тонера в блоке проявки запускается программа работы с ЧИПами. На антенны принтера подается питание. СВЧ передатчики, располагающиеся в антенах генерируют СВЧ энергию, необходимую для зарядки источников питания, находящихся в самих ЧИПах картриджей с тонером. Затем подается считавающе-кодирующий сигнал в виде модулирующего питающего напряжения. Система антена - чип, запрос, считывание, запись начинает работать.
Если в момент когда процессор принтера определил уровень тонера менее 10 - 5% досыпать в тубу тонер датчик физического количества тонера опять даст длинные импульсы, которые будут говорить процессору, что количество тонера в норме. Такая ситуация будет продолжаться до окончания времени действия стробирующей программы. Время действия стробирующей программы зависит от интенсивности печати принтера по данному цвету (количества отпечатанных точек).
Однако если в картридж досыпать тонер ранее момента 10 - 5% по остатку тонера, стробирующая программа запущена не будет и таким образом можно устанавливать заправленные нормальные тубы с тонером и без проблемно печатать до момента окончания ресурса блока фотобарабана. Затем программа работы с радио чипами будет все равно инициализирована.

В цветных принтерах типа Oki C96**, C98** формата A3+ программа работы с ЧИП-ами работает сразу, а также в моделях 2017 года, цветные принтеры Oki C612, C712 и другие. В стартовых тубах Oki C9650, C9655 установлены ЧИПы с количества тонера 7.500 отпечатков. Если такую тубу установить в другой принтер, который уже отработал стартовые картриджи ничего особенного не произойдет. Принтер будет работать с такой тубой подразумевая соответствующую емкость с тонером и меню конфигурации распечатает 7.500 отпечатков напротив тонера соответствующего цвета. Установка тубы нормальной емкости на 15К в стартовый принтер, также приведет к тому, что она опознается как туба на 15К и принтер будет с ней работать соответствующим образом.
