Статья посвящена особенностям заправки принтеров Oki формата А4, а также принтеров Oki C8600, C8800, С810, С830, C801, C822, C831 формата А3. Производитель постоянно совершенствует защиту картриджей от заправок. В принтерах Oki для этой цели служат Радио Чип-ы, которые установлены в каждой тубе с тонером, однако этого не достаточно. | После 2010 года появился новый тип картриджей, который имеет кроме электронной защиты, еще и механическую. Инженерами компании Ольтар (Москва) ВПЕРВЫЕ была разработана методика заправки картриджей цветным тонером. Инструкция заправки картриджей представлена в нижней части страницы. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Инструкция по заправке картриджей принтеров Oki C5950, C5850, C5750, C5650, C810, C8600 выпуска до 2009 года и ранее. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

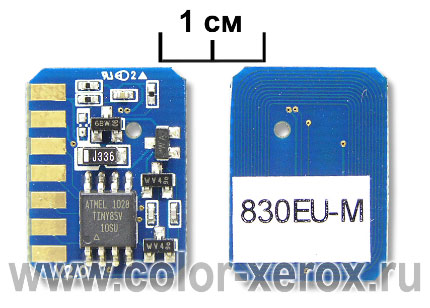

Рис 1. Снять заглушку, заменить Smart ЧИП. В чип-е храниться информация о расходе тонера. Купить чип можно без проблем. |
Рис 2. Снять колпачек, надрезать пластиковую пленку и снять ее. Удалить с помощью пылесоса отработку тонера. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис 3. Потдеть отверткой крышку, снять ее. Установить картридж вертикально, отверстием для засыпания тонера вверх. С помощью воронки засыпать тонер в отверствие. |
Рис 4. Картридж с тонером выпуска 2009 года. Видна щель для просыпания тонера в блок барабана. На квадратный выступ таб необходимо нажать для открывания щели тубы с тонером. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Последовательность заправки тонером новых цветных картриджей Oki C5950, |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Картриджи образца 2010 года (и далее) Рис 5 заправлять значительно труднее чем тубу старого образца, но можно. Главное новшество это балансный механизм блокировки открывания отверстия просыпания тонера в блок фотобарабана. Этот механизм позволяет открывать с помощью синего рычага щель просыпания лишь в определенном положении, а именно когда картридж с тонером перевернут щелью вниз. Если картридж располагается щелью вверх балансный механизм блокирует механизм открывания. В картриджах нового типа отсутствует крышка засыпания тонера, которая ранее располагалась в синем рычаге Рис 3. Инструкция по заправке картриджей Оки 2010 года. 1. Снять колпачок шестеренки, надрезать пленку закрывания бункера отработки тонера. Удалить отработку тонера с помощью специального пылесоса Рис 2, Рис 6. В этой части операции по заправке старых и новых типов картриджей одинаковы. |
2. Постелить лист бумаги, перевернуть картридж щелью для просыпания тонера вниз, нажать на таб Рис 4, повернуть синий рычаг и открыть картридж. Остатки тонера просыпятся на лист. 3. Перевернуть картридж щелью вверх, повернуть большую белую шестеренку чтобы щель просыпания тонера открылась максимально Рис 7. 4. Сделать желоб из бумаги, плотно приклеить скотчем по краям щели и корпусу тубы с тонером. Засыпать цветной тонер Рис 8. 5. Убрать бумагу. Заклеить скотчем все щель. Перевернуть картридж отверстием для просыпания тонера вниз, нажать на таб. С помощью синего рычага закрыть щель. 6. Перевернуть картридж щелью вверх, отклеить скотч, пылесосом убрать остатки тонера со щели. 7. Заменить Радио ЧИП Рис 1. Заправленный тонером (краской) картридж готов к работе. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис 5. Слева новый картридж образца 2010 года. Справа старый картридж выпуска 2009 года и ранее. |
Рис 6. Замена ЧИП-а и удаление отработки тонера такое-же как и в картриджах выпуска 2009 года.. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис 7. Щель для просыпания тонера в бункер фото барабана дополнительно защищена сеточкой и может быть закрыта механизмом перемешивания тонера. Это единственная возможность для заправки. |
Рис 8. Импровизированная воронка для тонера приклеена скотчем к корпусу картриджа. В открытую щель необходимо засыпать цветной тонер. Затем убрать бумагу и новым скотчем заклеить щель. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Пылесос 3М для заправки картриджей. Для заправки картриджей тонером необходим СПЕЦИАЛЬНЫЙ пылесос 3М со сменными фильтрами. Бытовые пылесосы для этих целей не годятся. Их фильтры не удерживают частицы тонера. |
К тому же тонер содержит металлические компоненты, которые попадая в двигатель бытового пылесоса быстро выводят его из строя. Пылесос можно использовать и при Техническом Обслуживании принтеров. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Прайс-лист стоимости тонеров, чипов для заправки принтеров Oki. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Предложение на ТОНЕРЫ ОКИ (партномер OKIUNIV, единственный тонер, сделанный в США) Тонер Static Control Oki C9655, C9650, C9600, C8800, C801, C711, C610, C822, C831, C810, C5850 печатает БЕЗ ФОНА на глянцевой бумаги. Цветной тонер (вес 1 кг.) - звоните. Черный тонер - звоните. |
Свойства тонера Statik Control: 1. Тонер обладает абсолютной совместимстью с оригинальным тонером (чистка блока барабана не требуется). Однако чтобы проявились свойства нового тонера необходимо распечатать 10 - 20 листов каждого цвета 80% заливкой. 2. Температура запекания тонера ниже, чем у оригинального, что позволяет печатать на более высоких скоростях (режим ручной установки плотности бумаги). Тонер позволяет печатать визитки на ГЛЯНЦЕВОЙ бумаге 300 грамм в тиражном режиме. При использовании оригинального тонера печать возможна только в полистовом режиме, иначе первый лист выходит нормальным, а с остальных тонер (особенно черный) начинает слазить, отваливаться кусками. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Последствия неправильной заправки тонер-картриджей OKI. Как показывает опыт ремонта принтеров OKI пользователи и большинство сервисных центров все равно неправильно выполняют операцию заправки картриджей тонером. Для корректной заправки картриджей ОБЯЗАТЕЛЬНО необходимо иметь дорогой сервисный пылесос, а также обладать знаниями и опытом. Заправка на свой страх и риск приводит к катастрофическому результату многократно превышающему по стоимости заправку в Сервисном Центре. После некачественной заправки пользователю необходимо закупить комплект фотобарабанов и новый комплект тонер картриджей. Потери в деньгах для принтера OKI C810 (курсе доллара 60) расклад следующий. При стоимости принтера 60.000 рублей, стоимость барабанов составляет 32.800 рублей, а цена комплекта картриджей 50.900 рублей. Общая стоимость потерь составляет 83.700 рублей. Ситуация осложняется тем, что при некачественной заправке принтер еще долго и вполне сносно работает. Пользователь понимает, что принтер неисправен, когда уже поздно. На Рис 9 показан безнадежно неисправный блок синего фотобарабана принтера Oki C810, C830. От не качественной заправки отходы тонера расперли блок фотобарабана и засыпали принтер. Заправляя картриджи в компании "Ольтар" вы надежно защищены от таких неприятностей высоких расходов на ремонт принтера. |
Рис 9. Некачественная заправка тонер-картриджа принтера OKI. Блок синего фотобарабана расперло. При работе принтер может потрескивать и выдавать различные инженерные ошибки. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Отличия картриджей принтеров Oki C8600/8800 от Oki C810/830. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис 9. Картриджи (Magenta) принтеров Oki C810 ни чем конструктивно не отличаются от картриджей принтеров Oki C8600. Они заправляютя одинаковым тонеров. Однако тонера в Oki C8600 хватает на 6.000 копий (5%), а в Oki C810 на 8.000 копий (5%). И еще есть некоторые преодолимые отличия на Рис 10. При заправке обязательно удаление отходов тонера как показано на Рис 2 . |
Рис 10. Отличия картриджей Oki C8860 и Oki C810. Шпиньки черного цвета, определяющие тип принтера и цвет, препятствующие неправильной установки тонера не на свое место. Шпиньки несложно удаляются плоскогубцами. Для принтеров устанавливаются разные ЧИП-ы. В тубы насыпается разное количество тонера, хотя максимальный объем туб для тонера одинаковый. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Как работают принтеры Oki формата А4 со стартовыми картриджами. Принтеры Oki продаются со стартовыми картриджами, которые отличаются по конструкции, в которых не более 50% емкости тонера от нормального картриджа и в которых отсутствют чипы. При первом включении принтера и последующей печати принтер начинает отсчет расхода тонера по отпечатанным точкам переводя их в удобные для пользователя проценты остатка тонера. При этом за 100% принимается стартовое количество тонера. Для OKI 610 это 2.000 отпечатков при 5% заполнении тонером страницы формата А4. Каждый блок проявки (блок фотобарабана) оборудован врящающимся датчиком. Когда тонера много импульсы сэтого датчика широкие. Когда тонер начинает заканчиваться ширина импульсов уменьшается. Когда тонера нет импусы очень короткие. При определении процессором принтера остатка тонера менее 10-5% запускается стробирующая программа работы с ЧИПами туб с тонером. Величина строба определяет задержку запуска программы работы с радио ЧИПами. По окончании тонера в блоке проявки запускается программа работы с ЧИПами. На антенны принтера подается питание. СВЧ передатчики, располагающиеся в антенах генерируют СВЧ энергию, необходимую для зарядки источников питания, находящихся в самих ЧИПах картриджей с тонером. Затем подается считавающе-кодирующий сигнал в виде модулирующего питающего напряжения. Система антена - чип, запрос, считывание, запись начинает работать. |
Если в момент когда процессор принтера определил уровень тонера менее 10 - 5% досыпать в тубу тонер датчик физического количества тонера опять даст длинные импульсы, которые будут говорить процессору, что количество тонера в норме. Такая ситуация будет продолжаться до окончания времени действия стробирующей программы. Время действия стробирующей программы зависит от интенсивности печати принтера по данному цвету (количества отпечатанных точек). Однако если в картридж досыпать тонер ранее момента 10 - 5% по остатку тонера, стробирующая программа запущена не будет и таким образом можно устанавливать заправленные нормальные тубы с тонером и без проблемно печатать до момента окончания ресурса блока фотобарабана. Затем программа работы с радио чипами будет все равно инициализирована. В принтерах типа Oki C96**, C98** формата A3+ программа работы с ЧИПами работает сразу. Просто в стартовых тубах установлены ЧИПы с индексом количества тонера 7.500 отпечатков. Если такую тубу установить в другой принтер, который уже отработал стартовые картриджи ничего особенного не произойдет. Принтер будет работать с такой тубой подразумевая соответствующую емкость с тонером и меню конфигурации распечатает 7.500 отпечатков напротив тонера соответствующего цвета. Установка тубы нормальной емкости на 15К в стартовый принтер, также приведет к тому, что она опознается как туба на 15К и принтер будет с ней работать соответствующим образом. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
