Данный раздел посвящен кодам ошибок (error сode) или сообщениям об ошибках (error message) цветных лазерных принтеров Tektronix Phaser 540, Tektronix Phaser 560, Tektronix Phaser 740, Tektronix Phaser 750 (Формат бумаги А4). Раздел как воздух необходим при ремонте лазерных принтеров этого класса и соответственно предназначен для сервисных инженеров.
Так же дано описание сброса энергонезависимой памяти NVRAM в заводские установки. Эта процедура необходима при проблеме неправильной передачи цветов принтером, а также других дефектах. При процедуре  Reset NVRAM остаются неизменными установки счетчика копий и серийный номер программного обеспечения компании Adobe.
В разделе парткаталог запчастей имеется полный перечень запчастей и расхордников к принтеру Tektronix Phaser 740, их внешний вид и партномера.

Если при включении принтера вы вместо привычного сообщения Ready увидели на дисплее цифры, значит вы видите индикацию кода ошибки, расшифровав который можно понять проблему принтера. Расшифровка сообщения кода ошибки (error kode) поможет принять правильное решение и в кратчайшие сроки с минимальными потерями произвести ремонт лазерного принтера. В таблице внизу показаны сообщения об ошибках и их расшифровка.
Процедура сброса NVRAM.

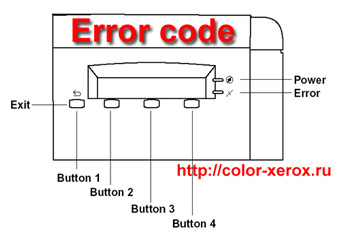

На рисунке вверху показана нумерация кнопок, необходимая при проведении сброса NVRAM. Удерживая кнопки 1 (Exit) и 4 включить принтер. Кнопки удерживать до тех пор пока на индикаторе не появится сообщение NVRAM Default. Если вместо этого сообщения Вы увидели предложение ввести пароль (message password?), это значит, что Вы крепко сели на мель…

Таблица сервисных кодов ошибок принтеров Tektronix Phaser.

Код
ошибки
Deskription of error message (English) Описание кода ошибки (RUS)
1, 2, 3, 4 Black, Cyan, Magenta, Yellow (respectively) toner cartridge movement error Ошибка перемещения CMYK картриджей
05 Toner cartridge/fuser fan error Ошибка вентилятора охлаждения фьюзера.
10 Laser scanner motor unlocked Ошибка мотора лазер-сканера (Не вращается), то есть неисправность блока лазера.
20

High voltage error

  • Main charge grid charger
  • First bias transfer roller
  • Second bias transfer roller
  • Toner cartridge bias

Ошибка блока высокого напряжения

  • Коротрон заряда
  • Первый ролик переноса (на ремень переноса)
  • Второй ролик переноса (на бумагу)
  • Напряжение смещения на тонер картридже
21 Photoconductive belt out of sync with accumulator belt Отсутствие синхронизации между фоторемнем и ремнем переноса изображения
22 Positioning error of the photoconductive belt Ошибка позиционирования фото ремня
30 Accumulator belt out of position Ошибка позиционирования ремня переноса изображения
32 Accumulator belt cleaning blade movement error Ошибка перемещения чистящего лезвия ремня переноса изображения
33 Paper transfer roller movement error Ошибка перемещения ролика переноса изображения на бумагу
40 Fuser low temperature low error Низкая температура фьюзера
41 Fuser high temperature error Перегрев фьюзера
42 Fuser thermistor open Обрыв термистора печки
43 Fuser temperature rising too slow error Фьюзер не успевает набрать необходимую температуру в заданном интервале времени
50 Power supply fan error Ошибка вентилятора блока питания
60 Multi-purpose tray pick-up roller motor error Ошибка мотора ситемы захвата бумаги из лотка ручной подачи бумаги (многоцелевой лоток)
61 Toner cartridge (sleeve) drive motor lost sync Ошибка синхронизации мотора выдвижения картриджей
62 Paper feed motor lost sync Ошибка синхронизации мотора транспортировки бумаги
64 LTA Error Ошибка дополнительного лотка автоподачи бумаги
70 Program ROM Checksum error Не соответствие контрольной суммы ПЗУ NVRAM
71 Program SRAM Checksum error Ошибка оперативной памяти
72 EEPROM Checksum error (ECU) Не соответствие контрольной суммы ПЗУ NVRAM
73 EEPROM Checksum error (imaging Unit) Не соответствие контрольной суммы ПЗУ NVRAM
74 EEPROM Checksum error (fuser) Не соответствие контрольной суммы ПЗУ NVRAM
80 VSYNC time-out Сбой (ошибка) шины синхронизации принтера
81 Power missing error Отсутствует напряжение питания на плате управления
82 Serial time-out error Сбой (ошибка) шины синхронизации принтера
83 Command error Сбой в системе команд центрального процессора принтера (сбросить NVRAM)
84 Parity error Ошибка четности (сбросить NVRAM)
