Ремонт МФУ HP LaserJet 1536dnf MFP, HP LaserJet Pro M1536dnf.
Не работает автоподатчик документов.




Сервис центр компании "Ольтар" тел: 8 (495) 739-03-39 - ремонт лазерных принтеров Hewlett Packard. Москва, метро Владыкино, метро Петровско-Разумовская, метро Отрадное.
Компания осуществляет доставку техники от владельца в сервисный центр и обратно. Оплата осуществляется по безналичному расчёту с учётом НДС. Для доставки техники от заказчика в сервисный центр в компании имеется свой автотранспорт.
Лазерное МФУ HP LaserJet Pro M1536dnf.
Лазерное, сетевое, монохромное МФУ для малого офиса, домашнего применения. Скорость печати, 25 страниц в минуту, емкость лотка подачи бумаги 250 листов. Лазерное МФУ имеет два названия HP LJ 1536dnf и HP LJ Pro M1536dnf.
Принтер оснащен дуплексом, возможность двухсторонней печати, использует картридж CE538A емкостью 2100 страниц. МФУ не отличается хорошей надежностью и лучше его использовать в неинтенсивном режиме эксплуатации, особенно режим сканирования и автоподатчик документов.
В МФУ установлен дешевый, медленный сканер, лампа сканирования последовательно подсвечивает оригинал тремя RGB цветами. Управляет сканирующей головкой дешевый коллекторный двигатель. Автоподптчик документов крайне ненадежен из-за применения дешевых очень тонких токопроводяших шлейфов. МФУ желательно не интенсивно эксплуатировать, особенно в режиме сканирования, копирования через Автоподатчик документов.
Статья написана главным инженером компании Новиковым А.С.
Проблема 1.
Не работает автоподатчик документов ADF. При попытке сканирования или копирования с помощью податчика документов АПД несколько раз дерганно пытается взять документ, и через некоторое время выдает сообщение - замятие в АПД. Возможны и другие проявления дефекта, а именно при включении, МФУ сразу выдает сообщение замятие в Автоподатчике документов. Или при копировании, автоподатчик затягивает документ наполовину, затем бумага застревает и выдается сообщение "замятие в автоподатчике".
Причина. Неисправен шлейф Автоподатчика документов.
Выход. Необходимо произвести ремонт принтера с заменой шлейфа.

Замена шлейфа в автоподатчике документов HP LaserJet 1536dnf.

Это реально сложная и трудоемкая операция, требующая опыта и большого терпения. Проблема заключается в том, что Hewlett Packard конструктивно завел шлейф в ADF через сканер. Для того заменить шлейф требуется снять автоподатчик, разобрать блок сканера. Сам шлейф имеет сложную систему склеек, перегибов и поворотов. Сам шлей настолько тонкий, что не оставляет права на ошибку.
Для замены шлейфа необходимо.
1. Снять боковую крышку МФУ Рис 1, держится на одном винте черного цвета (зеленая стрелка) и нескольких защелках по периметру.
2. Отсоединить шлейфы 3 штуки Рис 1 красные стрелки.
3. необходимо поднять блок сканера Рис 2 и снизу открутить 3 винта панели управления МФУ. Затем отстыковать шлейф и снять панель управления.
4. Необходимо снять защитный пластиковый кожух со шлейфа автоподатчика (одна защелка), далее отстыковать шлейф управления автоподатчиком документов Рис 3.
5. Снять автоподатчик документов. Для этого удалить 2-е защелки АПД Рис 4
6. Открутить по периметру саморезы верхней крышки сканера со стеклом Рис 4.
7. Снять крышку сканера со стеклом, аккуратно не повредив шлейф автоподатчика документов.
8. Снять пластиковый защитный кожух шлейфов, открутив винт Рис 5. Шлейф автоподатчика проходит через блок сканера. Снять шлейф запомнив точно его проводку.
9. Новый шлейф согнуть и наклеить двухстороннем скотчем пластиковую защиту на сгибах. Операцию выполнять методом точного сравнения со старым шлейфом. Описать все сгибы и операции со шлейфом невозможно.
10. Установить новый шлейф, собрать в обратном порядке.

В этой ситуации лучше обратиться к профессионалам, так как ремонт АПД МФУ с заменой шлейфа очень тяжелая и кропотливая операция, требующая серьезный инженерных навыков и профессионализма.

Материалы по теме.
Ремонт принтеров HP LaserJet P2055, HP LaserJet P2035
Ремонт МФУ HP 2727, проблемы сканера, форматера
Неисправности принтера, проблемы форматора HP P2015, HP P2014
Проблемы лазерных принтеров HP LJ Enterprize 600
Неисправности лазерных принтеров HP LJ P3005n
Ремонт, неисправности лазерных принтеров HP LJ P3015
Проблемы и ремонт печки принтеров HP LJ 2420, HP LJ 2420
Дефекты печати из-за неисправного фьюзера HP LJ 1320, HP LJ 1160
Ремонт копиров Canon FC 128/FC200/FC210/FC236 (картридж E30)
Коды ошибок принтеров HP LJ P2015
Коды ошибок принтеров HP LJ 1320
Термопленки Hewlett Packard (осторожно подделка!)
Запчасти принтеров HP
Проблемы цветных лазерных принтеров HP Color LJ CP4525
Ремонт цветных лазерных принтеров HP Color LJ 2600, LJ 2605

Не работает автоподатчик документов, застревают листы бумаги hp lj pro m1536dnf

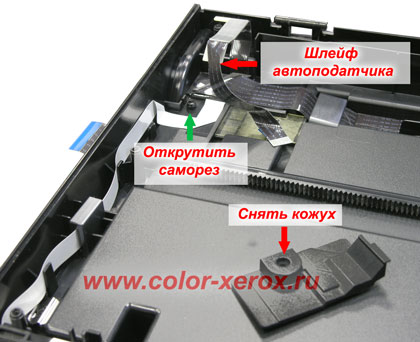

Рис 5. После снятия верхней крышки сканера со стеклом необходимо снять кожух шлейфов сканирующей головки, ADF, панели управления. Кожух держится на одном саморезе.

дефекты печати принтера hp LaserJet P3015
Рис 1. Ремонт принтера HP LaserJet 1536. Не работает
Автоподатчик документов.

Ремонт МФУ HP LaserJet 1536. Замена шлейфа, инструкция

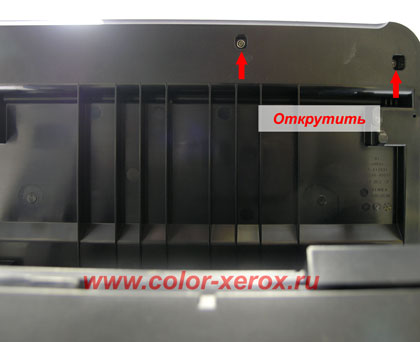

Рис 2. Снятие панели управления с МФУ HP LaserJet Pro M1536dnf.

иснструкция по разборке ADF принтрера hp laserjet 1536
Рис 3. Для разбора автоподатчика документов снять пластиковый
кожух на одной защелке под откидной крышке ADF, отстыковать шлейф.

Не работает автоподатчик документов, не берет бумагу. ремонт HP LJ 1536.

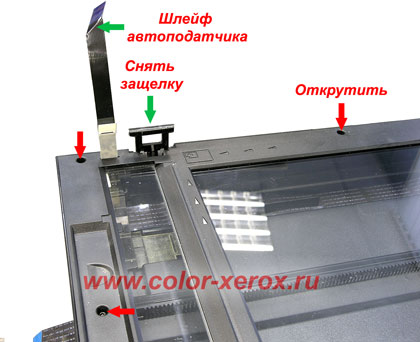

Рис 4. Снятие автоподатчика документов. Снять две защелки с держателей автоподатчика, затем открутить винты с крышки сканера.
