Ремонт МФУ HP LaserJet Pro 500 MFP M521dw
Проблемы автоподатчика документов ADF, дефекты качества печати.




Сервис центр тел: 8 (495) 739-03-39 - ремонт лазерных принтеров Hewlett Packard. Москва, МЦК Окружная, метро Владыкино, метро Петровско-Разумовская, метро Отрадное.
Компания осуществляет доставку техники от владельца в сервисный центр и обратно. Оплата осуществляется по безналичному расчёту с учётом НДС.
Лазерное многофункциональное устройство HP LJ Pro MFP M521
Монохромное, сетевое, лазерное МФУ со скоростью печати 40 страницы в минуту. Принтер обладает большим ресурсом работы 75.000 отпечатков в месяц и предназначен для работы в среднем офисе, до 10 человек. Ресурс фьюзера HP LJ Pro MFP M521, составляет 140.000 - 150.000 копий в зависимости от применяемой бумаги и картриджей.
HP LaserJet Pro MFP M521 является корпоративным принтером и обладает низкой стоимостью печати. Другим достоинством этого устройства является возможность двухстороннего копирования листа за один проход, что фактически в 2 раза увеличивает скорость сканирования, копирования Рис.5.
Одинм из недостатков этого принтера является ролик захвата. Через 60.000-70.000 отпечатков принтер заминает бумагу, а через какое-то время вообще перестаёт её брать.
МФУ обладает не надёжным автоподатчиком документов.
В некоторых случаях встречается неисправность панели сенсорного управления, а так же платы форматирования Рис. 3.
Статья написана главным инженером компании Новиковым А.С.
Перечень типовых неисправностей МФУ HP LJ Pro 500 MFP M521.

Проблема 1.
Дефект качества изображения. При печати могут быть видны повторы изображения, размазывания или грязные полосы. Причины этих проблем кроются в неисправности узла термозакрепления. Через 1400.000-150.000 отпечатков, термопленка вырабатывает свой ресурс, что приводит к повторам изображения, которые начинаются по краям бумаги по ходу ее движения. Со временем дефект усиливается и занимает все большую площадь листа Рис. 1. Темные размазанные полосы свидетельствуют о механическом повреждении термопленки. Часто это связано с использованием бумаги со скрепками или с некорректным удалением застрявшей бумаги.
Первым признаком данной проблемы является застревание бумаги в печке.
Выход. Требуется замена фьюзера в сборе. Однако наш сервисный центр выполняет сложную процедуру по замене термоплёнки.
Проблема 2
Принтер плохо берет бумагу (часто не берет совсем) из лотка №2 или выдаёт сообщение замятие бумаги, хотя реального его нет.
Проблема связана с выработкой ресурса ролика захвата бумаги, который составляет 60 - 70 тысяч отпечатков.
Выход. Требуется ремонт принтера с заменой ролика захвата бумаги.
Проблема 3.
При включении устройства экран не загорается, вентиляторы и двигатель принтера включаются, перезагрузка проблему не решает.
Выход. Требуется ремонт МФУ с заменой дисплея.
Проблема 4.
Дисплей (панель индикатора) работает, информация отображается, но не реагирует на нажатия кнопок управления. Калибровка сенсорного экрана не помогает.
Выход. Требуется замена сенсорной панели, однако она отдельно не поставляется. Необходимо заменить панель управления в сборе.
Проблема 5.
При включении МФУ HP LaserJet Pro 521 выдаёт ошибку "Извлеките бумагу из АПД" Рис. 2, хотя замятия бумаги реально нет, "Отсутствует оригинал", захватывает бумагу, затягивая её на половину и издаёт треск. Всё это говорит о неисправности автоподатчика документов.
Выход. Требуется замена дорогостоящего узла ADF в сборе (Рис. 4). Однако специалисты сервисного центра произведут ремонт данного блока. Это достаточно не простая и трудоёмкая операция, недоступная пользователю.
Проблема 6.
При отправке на печать, ФМУ не производит ни каких действий, либо "висит" при загрузке.
Выход. Требуется замена платы форматирования Рис. 3.

Последовательность разборки МФУ HP LJ 500 mfp M521, снятие Автоподатчика Документов.
1. Снять обе боковые крышки, отстыковать все разъемы, идущие от сканера и ADF к плате форматера Рис. 3. Снять дополнительные пластиковые крепежи.
2. Открутить винты справа и слева МФУ 4 шт, которые крепят блок сканера к корпусу МФУ HP.
3. На блоке Автоподатчика документов (АПД) открутить винты и снять крышку, которая закрывает шлейфы Рис 4.
4. Снять узкий шлейф и жгут проводов, откусив кусачками 4 крепежных пластиковых ремешка.
5. Через отверстие слева вытащить жгуты, снять крепеж петель держателя ADF.
6. Снять Автоподатчик Документов ADF Рис 5.
PS. Собирать МФУ, гораздо тяжелее, чем разбирать, особое внимание надо уделить прокладке жгутов и шлейфа. Рис 4 существенно облегчает эту задачу. Если неправильно уложить эти жгуты, очень быстро они лопнут от механической перегрузки.
Автоподатчик документов подлежит замене целиком, в сборе. Однако это дорогостоящая операция. Инженеры компании быстро, недорого и качественно произведут ремонт данного узла.
Ошибка АДФ HP LaserJet Pro M521

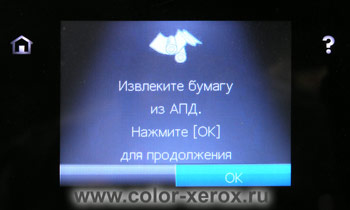

Рис 2. Если на экране МФУ появляется это сообщения, а реального замятия нет, необходим ремонт АДФ.
Плата форматера HP LaserJet Pro MFP M521

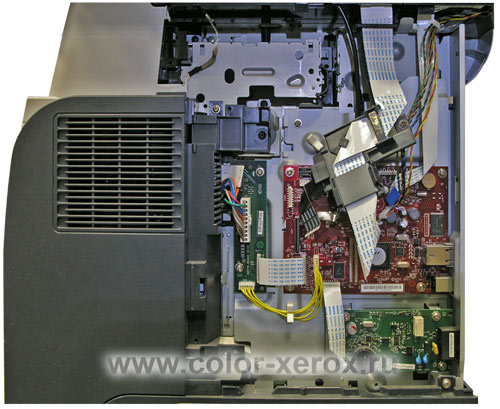

Рис 3. Частичная разборка МФУ HP Laser Jet Pro MFP M521. Плата форматирования.
дефекты печати hp LaserJet Pro 500 MFP M521
Рис 1. Образец печати принтера с неисправным узлом термозакрепления. Четко видны повторы изображения. Тефлоновая пленка отработала свой ресурс.
Блок сканера в сборе HP LaserJet Pro MFP M521
Рис 4. Важная картинка. Блок автоподатчика документов с верхним сканером. Крышка, которая закрывает шлейфы и провода снята. Широкий - шлейф подвижного (нижнего) сканера. Узкий белый шлейф принадлежит верхнему (неподвижному) сканеру. Жгут проводов это управление АПД, мотор и датчики.
Верхняя сканирующая линейка HP LaserJet Pro MFP M521
Рис 5. Блок автоподатчика документов с верхним сканером. Верхняя сканирующая линейка увеличивает скорость двухстороннего сканирования (копирования) в 2 раза за счет одного проход оригинала.
