Бункер отработки тонера принтеров Oki C9600, C9650, C9850, C9655, Xante, Xerox 7400, чистка.

Статья посвящена особенностям работы принтеров Oki C9600, C9650, C9655. Самый дешевый расходный материал в этих принтерах это бункер отработки тонера Waste Cartridge p/n 42869403, однако именно он приносит самое большое количество неисправностей и проблем.
Рекомендация компании - всегда держать в резерве запасной бункер отходов. Так как этот расходник не предупреждает о том, что он заканчивается, а сразу говорит о том, что его надо менять. После такой надписи принтер печатать не будет, а на заказ, оплату и подвоз уйдет время.
В этой ситуации пользователи начинают неграмотно вытряхивать бункер, после чего часто получают большое количество инженерных ошибок, после которых требуется ремонт принтера с заменой не дешевых запчастей. В данной статье находятся рекомендации по чистке бункера для того, чтобы избежать фатальный ситуаций. Показано устройство бункера, а также последовательность его разборки и сборки. Бункер имеет сложное устройство 2 магнитный датчика, механизм распределения отходов тонера, а также механизм обеспечивающий срабатывание механизма заполнения бункера отработки тонера.
Бункер отработки тонера принтеров OKI C9600, C9650, C9655

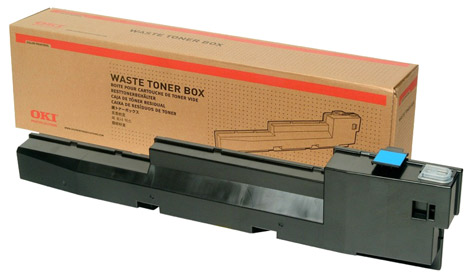

Рис 1. Общий вид бункера отработки тонера принтеров OKi C9650, C9655, C9850. Эквивалент емкости бункера составляет 30.000 отпечатков.
Бункер отработки тонера является достаточно сложным расходным материалом. В состав бункера входит 3 датчика.
1. Магнитный датчик заполненного бункера. Срабатывает при заполнении бункера отходами тонера. Работает по перепаду потенциала. При срабатывании печать невозможна Рис 3.
2. Магнитный датчик работы бункера. Располагается на конической шестеренки привода шнека распределения отходов тонера внутри бункера. Выходным сигналом датчика являются импульсы напряжения. По ним процессор понимает, что бункер и механика принтера работают. В случае отсутствия импульсов выдается инженерная ошибка, при которой принтер не печатает Рис 3.
3. Датчик установки бункера отходов тонера. Работает последовательно с передней крышкой. Датчик механический, в принтере стоит контакт размыкания 24 Вольта. Если бункер не установить, а крышку закрыть принтер выдаст сообщение не установлен бункер с тонером. Печать невозможна.
Бункер имеет сложный редуктор, который приводится в движение через редуктор и мотор транспортировки отходов тонера, который находится в принтере. Инструкция по разборке и чистке бункера располагается на Рис 2 и Рис 3.
разборка и чистка бункера отходов тонера принтера OKI

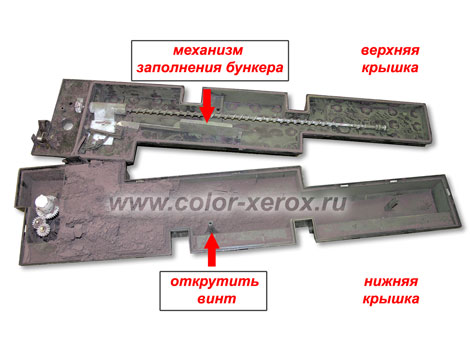

Рис 2. Необходимо разобрать бункер отработки тонера. Для этого открутить два винта, отстыковать защелки по периметру и снять крышку с которой снимали винты (саморезы). Далее необходимо снять шестеренки и металлические штифты с нижней части бункера. Только после этого удалить отходы тонера. По периметру верхней крышки находится уплотнитель, важно его не удалить.
устройство бункера отработки тонера принтеров oki

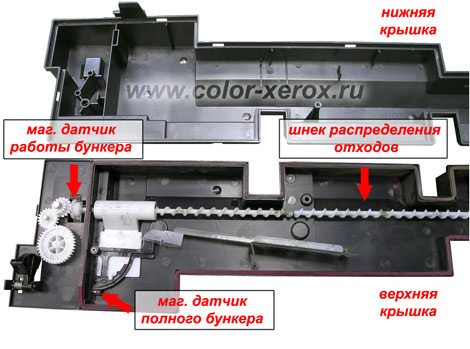

Рис 3. После чистки бункера необходимо зеркально установить металлические штифты и шестеренки в верхнюю крышку. Шестеренки должны быть чистыми для обеспечения легкого и свободного вращения. Собирать в обратном порядке нижнюю крышку аккуратно надеть на верхнюю, попав в штифты шестеренок. Внимательно защелкнуть все пластиковые защелки.
