Ремонт МФУ Xerox WorkCentre 3045ni, Xerox 3010.
Замятие бумаги.




Сервис центр тел: 8 (495) 739-03-39 - ремонт принтеров. Москва, МЦК Окружная, метро Владыкино, метро Петровско-Разумовская, метро Отрадное, метро Окружная.
Компания осуществляет доставку техники от владельца в сервисный центр и обратно. Оплата осуществляется по безналичному расчёту с учётом НДС.
Лазерное многофункциональное устройство Xerox WorkCentre 3045NI.
Монохромное, сетевое, лазерное МФУ со скоростью печати 24 страницы в минуту, предназначено для малого офиса или домашнего применения. Ресурс фьюзера Xerox WC 3045, составляет около 30.000 копий в зависимости от применяемой бумаги.
Модельный ряд состоит из 3-х устройств принтер, МФУ, сетевое МФУ с автоподатчиком документов Рис 1. У МФУ Xerox 3045 это низкая стоимость при полном функционале.
Принтер оснащен дуплексом (возможность двухсторонней печати), использует картридж 106R02183 емкостью 2300 страниц. МФУ не отличается хорошей надежностью и лучше его использовать в не интенсивном режиме эксплуатации, особенно режим сканирования и автоподатчик документов.
Главным недостатком этого аппарата является малый срок эксплуатации, не более 30.000 отпечатков. В МФУ установлен дешевый, медленный сканер, лампа сканирования последовательно подсвечивает оригинал тремя RGB цветами. Управляет сканирующей головкой простой коллекторный двигатель. Данное печатающее устройство можно отнести к классу одноразовых, так как с точки зрения производителя ремонт его не предусмотрен и как минимум по временным затратам не рентабелен.
Статья написана главным инженером компании Новиковым А.С.

Перечень типовых неисправностей МФУ Xerox WorkCentre 3045NI.

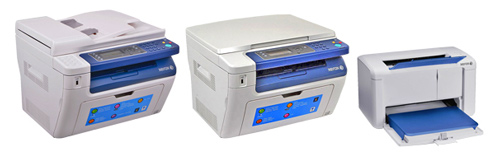

Линейка принтеров Xerox WorkCentre 3045NI, Xerox Workcentre 3045B, Xerox phaser 3010
Рис 1. Линейка принтеров Xerox WorkCentre 3045NI, Xerox Workcentre 3045B, Xerox Phaser 3010

Проблема 1.
При печати на экране появляется сообщение "Застряла бумага на выходе".
Причина. Данный дефект связан с некорректными действиями пользователя по удалению застрявшей бумаги, не самый удачный конструктив МФУ тоже играет свою роль.
Требуется ремонт узла термозакрепления. На Рис. 2 показаны правильное и неправильное положение датчика узла выхода бумаги в термоблоке. Из-за того, что поводок датчика не возвращается в свое исходное положение принтер выдает сообщение о замятии бумаги.
Выход. Необходима сложная разборка МФУ, которая доступна только опытным инженерам и установка поводка датчика выхода бумаги в исходное положение.
Краткая инструкция по разборке Xerox WC 3045.
1. Для того чтобы добраться до фьюзера необходимо снять все пластиковые крышки МФУ как показано на Рис. 3.
2. Отсоединить все провода сканера от платы управления снимаем сканер и верхнюю крышку принтера Рис 4.
3. Производим ремонт принтера путем установки датчика на место и укрепив в свои пазы.
4. Собираем МФУ в обратном порядке.
Такой дефект встречается не только в МФУ Xerox WorkCentre 3045 NI, но и во всех принтерах этой линейки WorkCentre 3045B и Phaser 3010
Проблема 2
Принтер плохо берет бумагу (часто не берет совсем) из лотка или выдаёт сообщение замятие бумаги, хотя реального его нет.
Проблема связана с выработкой ресурса ролика захвата бумаги, который составляет 12 - 18 тысяч отпечатков.
Выход. Требуется ремонт принтера с заменой ролика захвата бумаги. Данная операция также сложна из-за специфического конструктива принтера.
Проблема 3.
На экране МФУ Xerox WorkCentre 3045 появляется ошибка "Нет бумаги"
Причина. В этом принтере нет датчика наличия бумаги. Проблема может быть связана с осью, на которой крепится ролик, если она искривится, ролик не будет доставать до бумаги. Требуется замена оси захвата бумаги. Ось выполнена в виде П-образной штанги из мягкой латуни. При неправильном удалении застрявшей бумаги ось часто безвозвратно деформируется.
Выход. Требуется замена, либо снятие и выравнивание оси захвата бумаги. Не смотря на кажущуюся простоту операция очень сложна. Механизм захвата бумаги находится в самом низу принтера.

Материалы по теме ремонт принтеров Xerox.
Ремонт принтеров Xerox ColorQube 8570/8870 не включается
Ремонт цветных принтеров Xerox Phaser 7750, транспортная лента
Неисправности цветного МФУ Xerox WC Pro C3545
Коды ошибок принтеров Xerox Phaser 7700
О вреде заправки двухкомпонентных принтеров Xerox
Ремонт МФУ Xerox Phaser 3635
Ремонт твердочернильных принтеров Xerox 8550, 8560
Ремонт дисплеев принтеров Xerox 8550, 8560, 8860, 7400
Устройство твердочернильных принтеров Xerox 8550, 8560
Фильм по работе в динамике твердочернильных принтеров
Замена барабана переноса принтеров Xerox 8550, 8560
Фьюзер Xerox WorkCentre 3045, phaser 3010

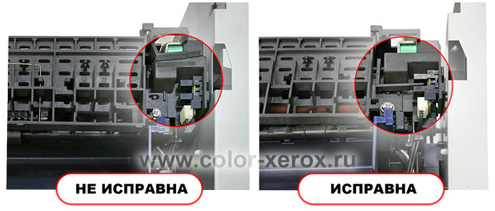

Рис 2. Слева изображен фрагмент узла термозакрепления МФУ
Xerox WC 3045 с неисправным датчиком выхода бумаги.
Датчик выбит или выломан. На правом рисунке показано правильное расположение поводка датчика выхода бумаги.

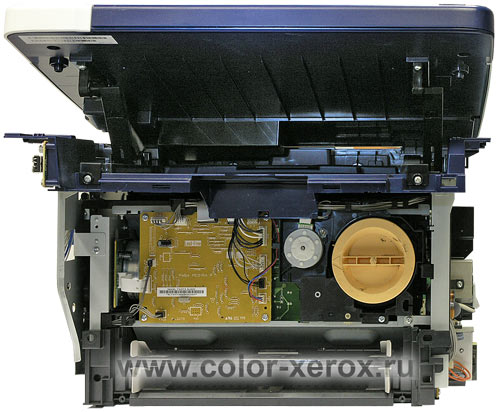

Последовательность, инструкция разбора Xerox WorkCentre 3045

Рис 3. Порядок разбора МФУ Xerox 3045. Сначала необходимо снять все пластиковые крышки устройства.

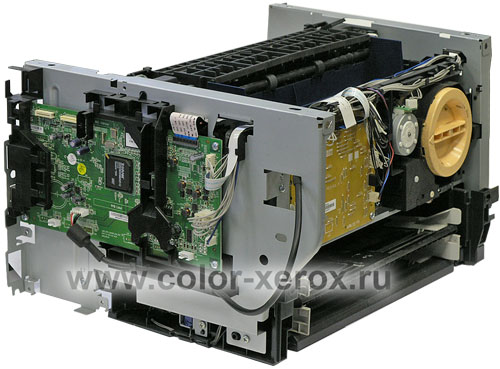

Ремонт Xerox WorkCentre 3045, Phaser 3010

Рис 4. Чтобы добраться до печки, необходимо, отсоединить все провода и шлейфы, снять блок сканера.
